Kertas putih teknis

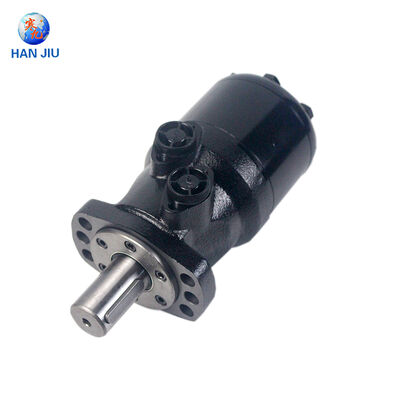

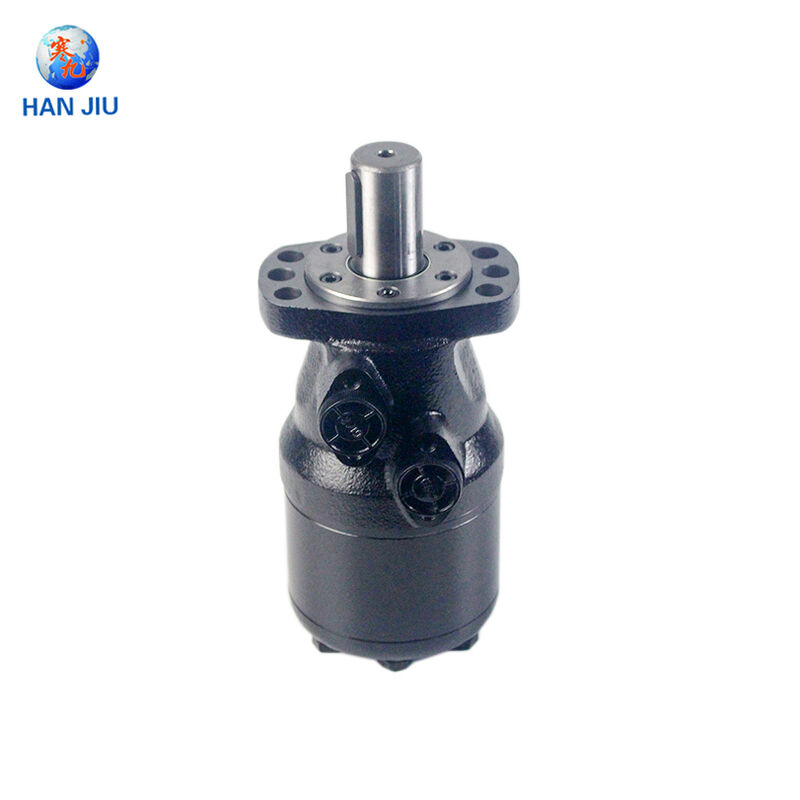

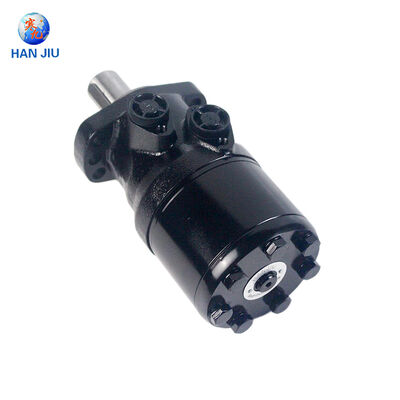

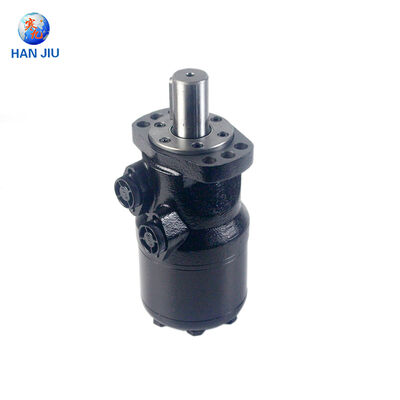

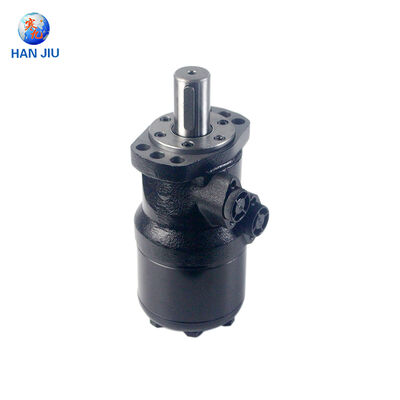

Seri HANJIU OMH

Motor orbital

Danfoss OMH Kompatibel Penggeseran Besar Desain Torsi Tinggi

OMH 200 · 250 · 315 · 400 · 500

Shijiazhuang Hanjiu Technology Co., Ltd.

Juni 2025 ∙ www.hjhydraulic.com

Daftar Isi

Ringkasan 3

Bab 1 Seri OMH: Teknologi Motor Orbital Perpindahan Besar 4

1.1 Mekanisme cincin roda gigi dan prinsip operasi 4

1.2 OMH vs OMR: Diferensiator Struktural dan Kinerja 5

Bab 2 HANJIU OMH Spesifikasi teknis lengkap 6

2.1 Jangkauan Pergeseran Lima Model 6

2.2 Data kinerja terus menerus dan intermiten 7

2.3 Tekanan, Torsi dan Kecepatan 8

Bab 3 Panduan Referensi silang dan Kompatibilitas 9

3.1 HANJIU OMH vs Danfoss OMH Referensi silang 9

3.2 Kemampuan Bergantian Berbagai Merek 10

Bab 4 suku cadang, kit segel dan solusi layanan 11

4.1 Bagian Cadangan Inti Katalog 11

4.2 Optimasi Biaya Pemeliharaan 12

Bab 5 Aplikasi di Seluruh Industri 13

Bab 6 Penjaminan Mutu dan Distribusi Global 15

Bab 7 Panduan Pemesanan dan Dukungan Teknis 17

Kesimpulan 19

Referensi 20

Ringkasan

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motorsDiposisikan sebagai jembatan antara seri OMR dan keluarga OMS / OMT tugas berat, seri OMH memiliki set gerotor perpindahan besar, pelekat pemasangan A4 diperkuat,dan bantalan poros berukuran besar untuk menangani beban radial dan aksial yang ekstrimBuku putih ini menyajikan lini produk lengkap HANJIU OMH yang mencakup lima model perpindahan dari OMH 200 hingga OMH 500, dengan spesifikasi teknis yang komprehensif, data referensi silang,dan informasi dukungan pasca pasar.

Shijiazhuang Hanjiu Technology Co., Ltd. telah mengembangkan seri OMH untuk mencapai dimensi dan kinerja yang dapat ditukarkan dengan seri Danfoss OMH,standar yang diakui secara global untuk tenaga hidraulik orbital pergeseran besarDengan perpindahan geometris berkisar dari 201.3 cm3 hingga 470.6 cm3, output torsi terus-menerus hingga 340 Nm, dan torsi intermiten puncak mencapai 540 Nm, motor HANJIU OMH memberikan kinerja tinggi,alternatif yang hemat biaya bagi produsen peralatan OEM, perancang sistem hidrolik, dan penyedia layanan aftermarket yang melayani industri konstruksi, pertambangan, kehutanan, dan kelautan di seluruh dunia.

Kata kunci: HANJIU OMH motor orbital, mesin hidrolik perpindahan besar, Danfoss OMH kompatibel, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, kecepatan rendah torsi tinggi motor hidrolik,Motor orbit ring roda gigi, mesin konstruksi berat motor hidrolik, peralatan pertambangan motor hidrolik, suku cadang motor hidrolik, kit segel motor orbit

Bab 1 Seri OMH: Teknologi Motor Orbital Perpindahan Besar

1.1 Mekanisme cincin roda gigi dan prinsip operasi

Seri HANJIU OMH, seperti semua motor hidraulik orbital modern, mengubah energi hidraulik menjadi rotasi mekanis melalui mekanisme gerotor yang ditingkatkan oleh cincin roda gigi.Geometri internal terdiri dari cincin stator tetap dengan gigi internal yang diolah dengan presisi dan rotor berbentuk bintang dengan gigi eksternal yang bersatu di dalam lubang statorPerbedaan jumlah gigi antara stator dan rotor menciptakan serangkaian ruang tertutup yang secara progresif memperluas dan menyusut sebagai rotor orbit dan berputar.

Karakteristik yang menentukan desain OMH adalah cincin gigi yang dilengkapi rol: rol silinder ditempatkan di setiap kantong gigi stator,untuk membangun antarmuka kontak bergulir dengan gigi rotorArsitektur ini memberikan keuntungan kinerja yang signifikan dibandingkan dengan desain kontak geser: gesekan gulung secara inheren lebih rendah daripada gesekan geser,mengurangi kerugian mekanik internal dan meningkatkan efisiensi keseluruhan· Pakaian pada profil gigi berkurang secara dramatis, memperpanjang umur layanan di bawah operasi tekanan tinggi terus menerus; dan distribusi roller meningkatkan daerah kontak beban yang efektif,memungkinkan transmisi torsi yang lebih tinggi tanpa kelelahan komponen.

katup distributor, terintegrasi koaksial dengan poros output,menggunakan desain jenis spool presisi untuk mengarahkan cairan hidrolik secara berurutan ke ruang ekspansi sambil mengevakuasi cairan dari ruang kontrakKatup terintegrasi ini menghilangkan kebutuhan untuk mekanisme waktu eksternal dan memastikan porting yang tepat terlepas dari kecepatan operasi atau tekanan.Mekanisme gigi cincin tetap mengubah gerakan rotasi orbital rotasi rotor menjadi output putar murni di poros, memberikan berputar mulus, torsi tinggi pada kecepatan dari hampir nol hingga rpm nominal maksimum.

1.2 OMH vs OMR: Diferensiator Struktural dan Kinerja

Sementara seri OMH dan OMR berbagi prinsip operasi ring roller gear yang sama,OMH menggabungkan peningkatan struktural yang substansial yang mengangkatnya ke kelas perpindahan dan beban yang lebih tinggiPerbedaan ini membuat OMH menjadi mesin pilihan ketika permintaan aplikasi melebihi kapasitas alternatif tugas menengah:

● Jangkauan perpindahan: Motor OMH mencakup 201,3 sampai 470,6 cm3, jauh lebih besar dari kisaran OMR 51,6 sampai 397,0 cm3, memberikan output torsi untuk aplikasi peralatan mobile yang paling berat

● Flange pemasangan: OMH menggunakan flange oval berlubang 4 A4 yang kuat daripada flange berlubang 2 A2 dari OMR, yang menyediakan perekat struktural yang unggul untuk reaksi torsi tinggi dan beban kejut

● Kapasitas bantalan poros: bantalan poros OMH dirancang untuk beban radial dan aksial yang jauh lebih tinggi,memungkinkan instalasi penggerak langsung tanpa dukungan bantalan eksternal dalam sebagian besar aplikasi

● Diameter poros: pilihan poros OMH standar termasuk poros silinder 32 mm dan 35 mm, lebih besar dari maksimum 32 mm OMR, memungkinkan transmisi torsi yang lebih tinggi

Tekanan balik maksimum: OMH mencapai tekanan balik terus menerus 200 bar (dengan saluran pembuangan), dibandingkan dengan 175 bar untuk OMR, mendukung aplikasi loop tertutup dan sirkuit regeneratif

● Ukuran port: port utama OMH berukuran G1/2 (BSP) atau 7/8-14 UNF O-ring boss, memberikan kapasitas aliran yang lebih tinggi daripada konfigurasi G1/2 OMR

● Lingkup keseluruhan: OMH sekitar 15% sampai 20% lebih besar dan lebih berat daripada model perpindahan OMR yang sesuai, mencerminkan peningkatan ketahanan struktural

Bab 2 HANJIU OMH Spesifikasi teknis lengkap

2.1 Jangkauan Pergeseran Lima Model

Seri HANJIU OMH mencakup lima model perpindahan besar yang menyediakan output torsi terus menerus dari 340 Nm di OMH 200 ke tingkat yang sebanding di OMH 500,dengan setiap model dioptimalkan untuk amplop operasi tertentuSemua lima model memiliki dimensi poros, flange, dan port interface yang sama, menyederhanakan manajemen persediaan untuk distributor dan fasilitas pemeliharaan:

2.2 Data kinerja terus menerus dan intermiten

Tabel berikut menyajikan spesifikasi kinerja tugas terus menerus dan tugas intermiten yang diverifikasi untuk semua motor orbital seri HANJIU OMH.Rating terus menerus mendefinisikan operasi berkelanjutan untuk kehidupan layanan normalSemua data diukur dengan minyak hidrolik mineral ISO VG 46 pada suhu 50°C dan viskositas 35 mm2/s:

2.3 Tekanan, Torsi dan Kecepatan Envelope

Seri HANJIU OMH menampilkan amplop kinerja yang berbeda yang dioptimalkan untuk aplikasi perpindahan besar, kecepatan rendah, torsi tinggi.Penurunan tekanan terus-menerus maksimum berkisar dari 115 bar (OMH 200) hingga 50 bar (OMH 500), sementara kapasitas penurunan tekanan intermiten diperluas dari 170 bar hingga 75 bar masing-masing.memberikan margin kelebihan beban yang substansial untuk kondisi beban kejut.

Kecepatan operasi maksimum bervariasi secara terbalik dengan perpindahan, dari 370 rpm terus menerus untuk OMH 200 hingga 155 rpm terus menerus untuk OMH 500.Peringkat kecepatan intermiten memperpanjang batas-batas ini sekitar 20% untuk operasi jangka pendekTorsi output terus menerus maksimum dinilai 340 Nm di seluruh model OMH 200, 250, 315, dan 400, dengan OMH 500 memberikan 340 Nm terus menerus dan 520 Nm intermiten.

Kekuatan output maksimum pada tugas terus menerus mencapai 11,2 kW untuk OMH 200, menurun menjadi 3,7 kW untuk OMH 500 karena amplop operasi bergeser ke arah aplikasi yang dominan torsi.Semua model mencapai torsi awal yang tinggi, rata-rata 85% sampai 90% dari torsi terus menerus nominal, memastikan kinerja start dingin yang dapat diandalkan di bawah beban penuh. efisiensi volumetrik melebihi 90% di kisaran kecepatan dan tekanan yang ditentukan,dengan efisiensi keseluruhan mencapai 80% pada titik operasi optimal.

Tekanan balik maksimum yang diizinkan dengan koneksi saluran pembuangan mencapai 200 bar terus menerus, 225 bar intermiten dan puncak 250 bar untuk semua model OMH,memungkinkan operasi sirkuit loop tertutup dan regeneratif tanpa pipa saluran pembuangan eksternalOpsi segel poros bertekanan tinggi (HPS) direkomendasikan untuk aplikasi di mana tekanan jalur kembali melebihi 50 bar.

Bab 3 Panduan Referensi silang dan Kompatibilitas

3.1 HANJIU OMH vs Danfoss OMH Referensi silang

HANJIU OMH seri motor orbital mencapai dimensi diverifikasi dan fungsional interchangeability dengan seri Danfoss OMH.Tabel referensi silang berikut memberikan pemetaan model langsung untuk penggantian, retrofit, dan aplikasi desain peralatan baru:

Setiap motor HANJIU OMH menjalani verifikasi dimensi 100%, pengujian tekanan hidrostatik pada 1,5 kali tekanan maksimum nominal dan validasi kinerja mengkonfirmasi kecepatan output, torsi,dan efisiensi volumetrik dalam toleransi spesifikasi. Geometri flange pemasangan, konfigurasi poros, spesifikasi benang port, dan dimensi amplop keseluruhan sesuai dengan standar Danfoss OEM,memastikan penggantian langsung tanpa modifikasi sistem.

3.2 Kemampuan Bergantian Berbagai Merek

Di luar kompatibilitas Danfoss, motor seri HANJIU OMH berfungsi sebagai pengganti langsung untuk merek internasional utama berikut,menyediakan solusi universal untuk kebutuhan motor orbit pergeseran besar:

● M+S Hydraulic (Bulgaria) seri MH motor orbit pergeseran besar

● Eaton Char-Lynn seri 2000 dan seri 4000 kecepatan rendah torsi tinggi motor

● Parker / White Drive TG dan DF seri mesin lapis besar

● Motor orbit berat seri SAM Brevini BGH dan BGHT

● Mesin piston radial dan gerotor seri MCR3 dan MCR5 Bosch Rexroth

● Motor hidraulik besar orbital seri Intermot NAM dan NHM

Bab 4 suku cadang, kit segel dan solusi layanan

4.1 Katalog suku cadang inti

HANJIU mempertahankan persediaan komponen pengganti asli yang komprehensif untuk seluruh seri OMH, mendukung program pemeliharaan pencegahan dan operasi perbaikan lapangan.Katalog suku cadang mencakup:

4.2 Optimasi Biaya Pemeliharaan

Memilih motor orbit HANJIU OMH dan suku cadang asli memberikan keuntungan ekonomi yang signifikan sepanjang siklus hidup kepemilikan peralatan:

● Pengurangan biaya akuisisi 35% sampai 55% dibandingkan dengan peralatan Danfoss asli, dengan kinerja dan harapan hidup layanan yang setara yang telah diverifikasi

● Biaya penggantian kit segel lengkap 40% sampai 60% lebih rendah dari harga OEM, dengan semua kit termasuk segel poros, cincin O, dan gasket yang cocok dengan presisi

● Waktu pengiriman standar 1 sampai 7 hari di seluruh dunia, dengan pengiriman darurat 24 jam tersedia untuk kebutuhan kritis

● Pengurangan total biaya kepemilikan sebesar 25% sampai 35% yang dicapai melalui ketersediaan suku cadang yang konsisten, masa pakai motor yang diperpanjang, dan waktu henti peralatan yang diminimalkan

● Konsultasi teknis gratis yang diberikan oleh insinyur hidrolik yang berkualitas dengan waktu respons rata-rata kurang dari 2 jam

Bab 5 Aplikasi di Seluruh Industri

HANJIU OMH seri besar-displacement motor orbital melayani aplikasi menuntut di berbagai sektor industri di mana torsi tinggi pada kecepatan rendah, kapasitas bantalan yang kuat,dan ketahanan yang terbukti dalam kondisi ekstrim adalah persyaratan penting.

5.1 Peralatan Konstruksi dan Penggerak Bumi

Mesin konstruksi merupakan segmen aplikasi utama untuk motor orbit seri OMH. Instalasi khas termasuk pendorong ayunan excavator hidrolik untuk mesin dari 8 sampai 20 ton,poros pengisi roda dan roda penggerak untuk pengisi sendi, penggerak kaki pengendali backhoe loader dan penggerak kerumunan ember, penggerak pengendali skid-steer dan pengendali trek kompak, getaran drum roller jalan dan penggerak perjalanan,Penggerak truk pompa beton dan outrigger, dan mesin angkat dan mesin angkat platform kerja udara.di mana kombinasi mereka torsi tinggi dan kecepatan sedang memberikan tepat, kontrol gerak yang kuat yang dibutuhkan oleh peralatan pemindahan tanah dan penanganan bahan.

5.2 Pertambangan dan Penanganan Bahan Berat

Operasi pertambangan menghadapkan komponen hidrolik pada siklus kerja beban tinggi dalam lingkungan abrasif dan terkontaminasi.Seri OMH menggerakkan traksi kendaraan LHD bawah tanah dan drive rotasi ember, kepala pengeboran bolter atap dan drive feed, sistem conveyor pabrik penghancur dan penyaringan portabel, dan boom stacker-reclaimer dan bucket wheel drive.Motor OMH menggerakkan loader dan unloaders kapal, peralatan penanganan kontainer, dan sistem konveyor bahan bakar besar.dan model OMH 500 memberikan output torsi yang substansial yang dibutuhkan oleh aplikasi penanganan bahan berat tugas berkelanjutan ini.

5.3 Kehutanan, Pertanian dan Laut

Dalam sektor kehutanan, OMH motor power log forwarder dan skidder winch drive, rotasi kepala pemanen dan mekanisme feedroll, dan sistem penggerak lengan delimber.Aplikasi pertanian termasuk header pemanen pakan besar dan penggerak prosesor kernel, menggabungkan reel harvester dan sistem pengungkapan auger, dan propulsi irigasi pusat-pusat skala besar.Kapal pengangkut jaring ikan komersial dan tangki panjang, dan penggerak rampas buritan dan penutup pintu gerbang.Toleransi tekanan balik OMH yang tinggi dan pilihan segel poros yang kuat membuatnya sangat cocok untuk lingkungan laut di mana tekanan balik sistem secara inheren meningkat.

5.4 Peralatan Industri dan Spesialisasi

Aplikasi industri termasuk penggerak sabuk pengantar berat, penggerak pengaduk drum berputar dan pengaduk blender, tabel pengindeksan besar dan sistem penentuan posisi, ekstrusi plastik dan penanganan cetakan injeksi,Kendaraan pengemudi otomatis dan robot bergerak, dan penggerak peralatan bantu pabrik baja. instalasi khusus mencakup mesin pengeboran terowongan mesin pemotong kepala drive, peralatan platform lepas pantai, turbin angin pitch dan sistem yaw,dan platform gerak perjalanan hiburanOMH 200 dan OMH 250 adalah model yang paling umum ditentukan untuk aplikasi industri di mana kepadatan torsi yang tinggi dan karakteristik kontrol kecepatan yang mulus memberikan gerakan yang tepat dan dapat diandalkan.

Bab 6 Penjaminan Mutu dan Distribusi Global

HANJIU Technology mengoperasikan fasilitas manufaktur terintegrasi secara vertikal di Shijiazhuang yang menampilkan pusat pemesinan CNC, jalur produksi gerotor otomatis, stasiun perakitan presisi,dan peralatan pengujian dan validasi yang komprehensifSistem manajemen mutu disertifikasi sesuai dengan standar ISO 9001:2015, dengan penanda CE sesuai untuk semua produk yang dikirim ke pasar Uni Eropa.

● 100% pengujian tekanan hidrostatik: setiap motor OMH diuji tekanan pada 1,5 kali tekanan kerja maksimum untuk memverifikasi integritas perlengkapan, kinerja segel, dan tidak adanya kebocoran

● Validasi kinerja: kecepatan output, torsi, dan efisiensi volumetrik diukur dan dicatat untuk setiap unit produksi terhadap toleransi spesifikasi

● Verifikasi dimensi: pengukuran presisi menggunakan mesin pengukuran koordinat dan metrologi konvensional menegaskan interchangeability dengan dimensi Danfoss OEM

● Sertifikasi bahan: rumah besi cor, poros baja paduan, dan set gerotor presisi yang berasal dari pemasok yang memenuhi syarat dan dapat dilacak secara lengkap

● Jaminan: Jaminan selama 12 bulan terhadap cacat bahan dan pengerjaan dalam kondisi operasi normal

Jaringan distribusi global melayani pelanggan di lebih dari 80 negara melalui dealer resmi, akun langsung OEM, dan distributor aftermarket.Lokasi gudang strategis regional di Eropa, Amerika Utara, Asia Tenggara, dan Timur Tengah memastikan waktu pengiriman dari 1 sampai 7 hari untuk pesanan standar.dan layanan pelanggan yang responsif telah mendorong pertumbuhan tahunan dua digit yang konsisten dalam volume ekspor internasional.

Bab 7 Panduan Pemesanan dan Dukungan Teknis

7.1 Prosedur seleksi

Menentukan motor orbital HANJIU OMH yang benar mengikuti prosedur teknik sistematis:

● Langkah 1: Hitung torsi output yang dibutuhkan termasuk faktor layanan aplikasi (biasanya 1,25 sampai 1,5 untuk peralatan konstruksi dan pertambangan)

● Langkah 2: Menentukan tekanan kerja sistem yang tersedia dan mengkonfirmasi kecukupan tekanan motor untuk kerja terus menerus atau intermiten

● Langkah 3: Hitung laju aliran hidrolik yang dibutuhkan: Q = Vg x n / 1000 (L/menit), di mana Vg adalah perpindahan dalam cm3 dan n adalah kecepatan yang diinginkan dalam rpm

● Langkah 4: Periksa apakah kecepatan, aliran, dan tekanan yang dihitung sesuai dengan batas kerja motor

● Langkah 5: Pilih jenis poros (32 mm atau 35 mm silinder, SAE 6B splined, atau tapered), konfigurasi flange A4 dan spesifikasi benang port

● Langkah 6: Tentukan konfigurasi segel poros (HPS standar atau tekanan tinggi) berdasarkan tekanan balik jalur kembali yang diharapkan

7.2 Saluran Dukungan Teknis

HANJIU Technology menyediakan dukungan teknis yang komprehensif melalui beberapa saluran: konsultasi telepon langsung selama jam kerja yang diperpanjang (Waktu Standar China);email pertanyaan teknis dengan jawaban dijamin dalam waktu 2 jam selama jam kerja; dokumentasi teknis lengkap termasuk lembar data, manual instalasi, panduan pemecahan masalah, dan diagram skema hidrolik yang tersedia untuk diunduh;dukungan teknis video dan bantuan diagnostik jarak jauh untuk tantangan aplikasi yang kompleks; dan layanan lapangan di tempat untuk pelanggan OEM utama dan mitra distribusi.Tim dukungan teknis terdiri dari insinyur hidrolik yang berkualitas dengan pengalaman gabungan puluhan tahun di seluruh mesin konstruksi, peralatan pertambangan, sistem pertanian, hidraulik laut, dan otomatisasi industri.

Kesimpulan

HANJIU OMH seri besar-displacement orbital motor hidrolik memberikan kinerja terbukti untuk yang paling menuntut kecepatan rendah, torsi tinggi aplikasi di seluruh konstruksi, pertambangan, kehutanan,PertanianDengan lima model perpindahan dari OMH 200 ke OMH 500 memberikan perpindahan geometris dari 201,3 cm3 ke 470,6 cm3, output torsi terus sampai 340 Nm,torsi intermiten puncak hingga 540 Nm, dan dimensi lengkap interchangeability dengan seri Danfoss OMH, HANJIU menangani spektrum penuh dari perpindahan besar kebutuhan transmisi daya hidrolik.

Mekanisme cincin roda gigi, diperkuat A4 mounting flange, oversized axle bearing,dan toleransi tekanan balik yang tinggi posisi seri OMH sebagai motor pilihan untuk peralatan mobile tugas berat dan sistem industriDikombinasikan dengan ketersediaan suku cadang yang luas, biaya siklus hidup yang kompetitif, dan dukungan teknis global yang responsif,HANJIU OMH motor orbit memberikan nilai nyata yang memperkuat daya saing OEM dan mengurangi biaya operasi untuk armada peralatan pengguna akhirKarena industri maju menuju efisiensi yang lebih tinggi dan integrasi hidraulik yang lebih cerdas,HANJIU tetap berkomitmen untuk memajukan lini produk OMH melalui investasi teknik berkelanjutan dan keunggulan manufaktur.

Referensi

[1] Danfoss Power Solutions. Orbital Motors Tipe OMP, OMR dan OMH Informasi Teknis [151-1013]. 2011.

[2] Danfoss Power Solutions. OMH Data Teknis dan Diagram Fungsi [151-1850 hingga 151-1854]. 2023.

[3] Danfoss Power Solutions. Dimensi OMH Versi Eropa dan AS [151-1857 hingga 151-1859]. 2023.

[4] Zeus Hydratech. Sauer Danfoss OMH Orbital Motors Data Teknis. 2024.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMH Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Model Cross Reference Guide: HANJIU OMH vs Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015Sistem Manajemen Mutu - Persyaratan Organisasi Internasional untuk Standardisasi

[8] Direktif 2006/42/EC. Direktif Mesin. Parlemen Eropa dan Dewan.
