KETERANGAN PUTIH TEKNIS

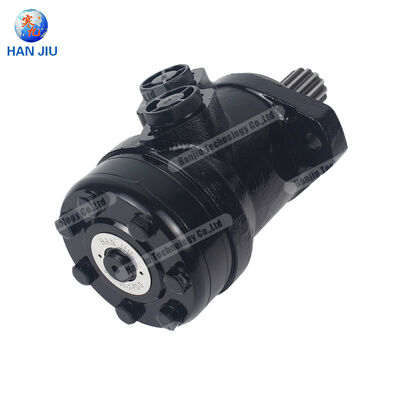

Seri HANJIU OMR

Motor Orbital

Kompatibel dengan Danfoss OMR | Tugas Sedang | Desain Cincin Roda Gigi Rol

OMR 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

Shijiazhuang Hanjiu Technology Co., Ltd.

Juni 2025 | www.hjhydraulic.com

Daftar isi

Ringkasan Eksekutif 3

Bab 1 Seri OMR: Teknologi Motor Orbital Tugas Menengah 4

1.1 Mekanisme Gerotor dengan Roller Gear Ring 4

1.2 OMR vs OMP: Pembeda Utama 5

Bab 2 HANJIU OMR Spesifikasi Teknis Lengkap 6

2.1 Rentang Perpindahan Sepuluh Model 6

2.2 Data Kinerja Tabel 7

2.3 Tekanan, Torsi dan Kecepatan Amplop 8

Bab 3 Referensi Silang dan Panduan Kompatibilitas 9

3.1 HANJIU OMR vs Danfoss OMR Referensi Silang 9

3.2 Pertukaran Multi-Merek 10

Bab 4 Suku Cadang, Seal Kit, dan Solusi Servis 11

4.1 Katalog Suku Cadang Inti 11

4.2 Optimasi Biaya Pemeliharaan 12

Bab 5 Penerapan di Seluruh Industri 13

Bab 6 Penjaminan Mutu dan Distribusi Global 15

Bab 7 Panduan Pemesanan dan Dukungan Teknis 17

Kesimpulan 19

Referensi 20

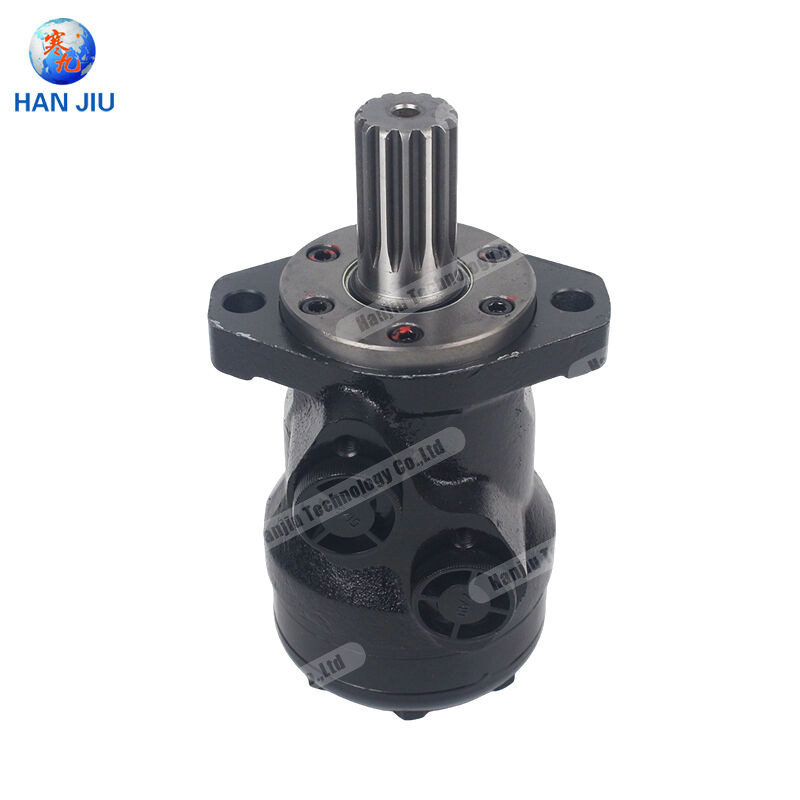

Ringkasan Eksekutif

Motor hidraulik orbital tugas sedang seri HANJIU OMR menghadirkan peningkatan kepadatan daya dan kapasitas bantalan yang unggul untuk aplikasi yang menuntut keluaran torsi lebih besar dan masa pakai lebih lama dibandingkan alternatif tugas ringan standar. Diposisikan di antara seri OMP kompak dan keluarga OMS/OMT tugas berat, seri OMR mengintegrasikan mekanisme cincin roda gigi roller dengan dukungan bantalan yang kuat untuk menangani beban poros radial dan aksial yang jauh lebih tinggi. Buku putih ini menyajikan lini produk HANJIU OMR lengkap yang mencakup sepuluh varian perpindahan dari OMR 50 hingga OMR 400, dengan spesifikasi teknis yang komprehensif, data referensi silang, dan informasi dukungan purnajual.

Shijiazhuang Hanjiu Technology Co., Ltd. telah merekayasa motor orbital seri OMR untuk mencapai kemampuan pertukaran dimensi dan kinerja yang lengkap dengan seri Danfoss OMR, tolok ukur yang diakui secara global untuk transmisi tenaga hidrolik tugas menengah. Dengan peringkat tekanan kontinu maksimum yang mencapai 175 bar, keluaran torsi puncak hingga 580 Nm, dan rangkaian konfigurasi flensa pemasangan, poros, dan port yang serbaguna, motor HANJIU OMR memberikan alternatif yang hemat biaya dan tersedia bagi produsen peralatan OEM, integrator sistem hidrolik, dan penyedia layanan purna jual di seluruh dunia.

Kata kunci: Motor orbital HANJIU OMR, motor hidrolik tugas sedang, Kompatibel dengan Danfoss OMR, motor orbital roller gear ring, OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400, motor hidrolik torsi tinggi kecepatan rendah, motor hidrolik mesin konstruksi, motor hidrolik peralatan pertanian, suku cadang motor hidrolik, motor orbital paket segel

Bab 1 Seri OMR: Teknologi Motor Orbital Tugas Menengah

1.1 Mekanisme Gerotor dengan Roller Gear Ring

Motor orbital seri OMR, seperti semua motor hidrolik tipe gerotor, mengubah tenaga fluida menjadi rotasi mekanis melalui interaksi cincin stator bergigi internal dan rotor bergigi eksternal. Inovasi yang menentukan dari desain OMR adalah penggabungan cincin roda gigi rol: rol silinder ditempatkan di kantong gigi stator, menciptakan antarmuka kontak bergulir dengan gigi rotor daripada kontak geser yang ditemukan dalam desain standar.

Arsitektur cincin roda gigi roller ini memberikan manfaat kinerja signifikan yang membedakan OMR dari alternatif yang lebih ringan. Kontak bergulir mengurangi gesekan dan keausan mekanis, sehingga memperpanjang umur operasional dalam kondisi tekanan tinggi yang terus menerus. Distribusi roller meningkatkan area kontak efektif, memungkinkan kapasitas transmisi torsi lebih tinggi. Mengurangi gesekan internal meningkatkan efisiensi mekanis secara keseluruhan, terutama pada tekanan pengoperasian yang tinggi. Konstruksi gearset yang kokoh tahan terhadap tekanan balik yang lebih tinggi tanpa memerlukan saluran pembuangan eksternal, sehingga menyederhanakan desain sistem hidraulik.

Cairan hidrolik masuk melalui katup distributor mesin presisi (spool valve), yang terintegrasi dengan poros keluaran. Katup secara berurutan membuka dan menutup saluran aliran ke ruang mengembang dan berkontraksi yang terbentuk antara gigi rotor dan stator. Ketika tekanan hidrolik bekerja pada rotor, ia melakukan gerakan gabungan: perjalanan orbital mengelilingi pusat geometri stator dikombinasikan dengan rotasi pada porosnya sendiri. Mekanisme roda gigi cincin tetap menerjemahkan gerakan putar orbital ini menjadi putaran poros murni, menghasilkan keluaran torsi tinggi yang halus pada kecepatan rendah.

1.2 OMR vs OMP: Pembeda Utama

Meskipun seri OMP dan OMR memiliki prinsip pengoperasian gerotor dasar yang sama, OMR menggabungkan peningkatan struktural yang mengangkatnya ke kelas kinerja yang lebih tinggi. Memahami perbedaan ini memungkinkan perancang peralatan memilih motor optimal untuk setiap kebutuhan aplikasi.

● Kapasitas bantalan: Motor OMR memiliki bantalan poros yang lebih besar dan kuat yang mampu menahan beban radial dan aksial yang jauh lebih tinggi, sehingga cocok untuk aplikasi penggerak langsung tanpa dukungan bantalan eksternal tambahan

● Cincin roda gigi rol: cincin stator yang dilengkapi rol OMR memberikan ketahanan aus yang unggul dan efisiensi mekanis yang lebih tinggi dibandingkan dengan desain kontak geser OMP, terutama pada pengoperasian tekanan tinggi yang berkelanjutan

● Peringkat tekanan: Motor OMR mencapai tekanan kontinu maksimum sebesar 175 bar dengan kemampuan puncak hingga 200 bar, dibandingkan dengan tekanan kontinu 140 bar pada sebagian besar model OMP

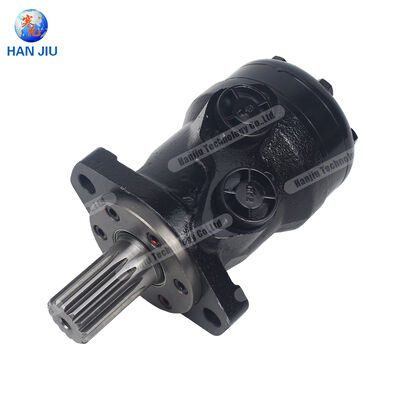

● Opsi pemasangan: Motor OMR menawarkan konfigurasi flensa oval A2 dan flensa persegi C, memberikan fleksibilitas pemasangan lebih besar dibandingkan flensa A2 standar OMP

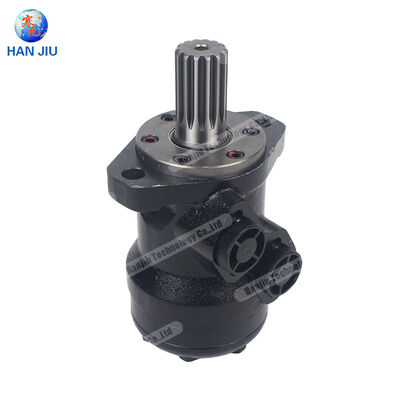

● Opsi poros: OMR mengakomodasi diameter poros yang lebih besar termasuk poros silinder 32 mm, splined 1-1/4 inci, dan poros tirus untuk transmisi torsi lebih tinggi

● Dimensi keseluruhan: OMR kira-kira 20% lebih besar dan lebih berat dibandingkan model OMP, yang mencerminkan peningkatan kapasitas struktural

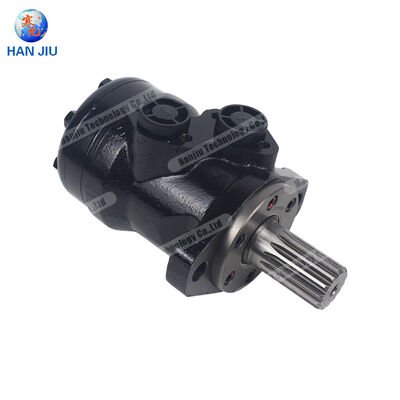

Bab 2 HANJIU OMR Spesifikasi Teknis Lengkap

2.1 Rentang Perpindahan Sepuluh Model

Seri HANJIU OMR mencakup sepuluh model perpindahan yang memberikan torsi terus menerus dari 65 Nm hingga 580 Nm. Setiap nomor model sesuai dengan perpindahan geometri nominal dalam sentimeter kubik per putaran. Rangkaian produk ini disusun untuk mencakup aplikasi tugas menengah mulai dari peralatan pertanian kompak hingga peralatan konstruksi berat:

2.2 Tabel Data Kinerja

Tabel berikut menyajikan spesifikasi kinerja tugas berkelanjutan untuk semua motor orbital seri HANJIU OMR. Semua nilai diukur pada tekanan kerja 140 bar dengan oli hidrolik mineral ISO VG 46 pada 50 derajat C. Peringkat intermiten (tugas puncak tidak melebihi 10% waktu siklus) memungkinkan tekanan hingga 200 bar:

2.3 Tekanan, Torsi dan Kecepatan Amplop

Seri HANJIU OMR memberikan tekanan kontinu maksimum sebesar 175 bar di semua model mulai dari OMR 50 hingga OMR 400, dengan tekanan puncak intermiten sebesar 200 bar untuk kondisi beban berlebih berdurasi pendek. Kecepatan pengoperasian maksimum bervariasi berbanding terbalik dengan perpindahan, dari 810 rpm untuk OMR 50 hingga 155 rpm untuk OMR 400, menjaga pelumasan lapisan cairan tetap optimal di seluruh titik pengoperasian.

Torsi keluaran maksimum pada tugas kontinu mencapai 580 Nm untuk OMR 375, sedangkan OMR 400 menghasilkan 520 Nm. Torsi awal rata-rata 85% hingga 90% dari torsi kontinu terukur, memastikan penyalaan yang andal di bawah beban berat tanpa mekanisme tambahan. Semua model mempertahankan efisiensi volumetrik yang tinggi (biasanya 90% hingga 95%) pada rentang kecepatan dan tekanan yang ditentukan, dengan efisiensi keseluruhan melebihi 80% pada titik pengoperasian optimal.

Tekanan balik maksimum yang diizinkan pada saluran balik mencapai 100 bar ketika opsi segel poros tekanan tinggi (HPS) ditentukan, sehingga menghilangkan kebutuhan sambungan pembuangan eksternal di sebagian besar aplikasi loop tertutup dan sirkuit regeneratif. Konfigurasi segel poros standar memungkinkan tekanan balik maksimum 50 bar.

Bab 3 Referensi Silang dan Panduan Kompatibilitas

3.1 HANJIU OMR vs Danfoss OMR Referensi Silang

Motor orbital seri HANJIU OMR (juga dipasarkan sebagai BMR/BM2 di wilayah tertentu) mencapai kemampuan pertukaran dimensi dan fungsional yang lengkap dengan seri Danfoss OMR. Tabel referensi silang berikut memungkinkan pencocokan model yang tepat untuk aplikasi penggantian, retrofit, dan desain peralatan baru:

Setiap motor HANJIU OMR menjalani pemeriksaan dimensi komprehensif, pengujian tekanan pada tekanan terukur 1,5 kali, dan validasi kinerja sebelum pengiriman. Dimensi flensa pemasangan, geometri poros, spesifikasi ulir port, dan dimensi selubung keseluruhan benar-benar sesuai dengan standar OEM Danfoss, memastikan penggantian langsung tanpa modifikasi pada peralatan atau sistem hidraulik yang ada.

3.2 Pertukaran Multi-Merek

Selain kompatibilitas Danfoss, motor seri HANJIU OMR berfungsi sebagai pengganti langsung untuk merek internasional besar berikut ini, memberikan distributor dan organisasi layanan solusi sumber tunggal untuk beragam kebutuhan purnajual:

● Motor orbital tugas menengah seri M+S Hidraulik (Bulgaria) MR dan MRS

● Motor torsi tinggi kecepatan rendah seri Eaton Char-Lynn S dan seri 2000

● Motor tugas menengah seri Parker / White Drive TG dan WP

● Motor orbital seri SAM Brevini BGH dan BMR

● Motor hidrolik seri Ross TRW MD dan ME

● Motor gerotor seri Bosch Rexroth MCR03 dan MCR05

Pertukaran lintas merek yang luas ini menempatkan HANJIU sebagai penyedia solusi universal untuk penggantian motor orbital tugas menengah, mengurangi kompleksitas inventaris bagi distributor dan memastikan pemenuhan yang cepat untuk fasilitas pemeliharaan yang melayani armada peralatan campuran.

Bab 4 Suku Cadang, Seal Kit, dan Solusi Servis

4.1 Katalog Suku Cadang Inti

HANJIU memelihara inventaris komprehensif suku cadang pengganti asli untuk seluruh seri OMR, mendukung program pemeliharaan preventif dan operasi perbaikan lapangan dengan komponen yang dijamin sesuai. Katalog suku cadang meliputi:

4.2 Optimasi Biaya Pemeliharaan

Penerapan motor orbital HANJIU OMR dan suku cadang asli memberikan keuntungan biaya yang terukur sepanjang siklus kepemilikan peralatan:

● Pengurangan biaya akuisisi sebesar 35% hingga 55% dibandingkan peralatan Danfoss asli, dengan kinerja setara dan masa pakai terverifikasi

● Harga kit seal lengkap 40% hingga 60% di bawah level OEM, dengan semua kit berisi seal, O-ring, dan gasket yang disesuaikan secara presisi untuk satu kali perombakan menyeluruh

● Waktu tunggu pengiriman standar adalah 1 hingga 7 hari di seluruh dunia, dengan pengiriman ekspres 24 jam tersedia untuk kebutuhan darurat

● Pengurangan total biaya kepemilikan sebesar 25% hingga 35% dicapai melalui ketersediaan suku cadang yang konsisten, masa pakai motor yang lebih lama, dan pengurangan waktu henti

● Konsultasi teknis gratis disediakan oleh teknisi hidrolik berkualifikasi dengan waktu respons rata-rata di bawah 2 jam

Bab 5 Penerapan di Seluruh Industri

Motor orbital tugas menengah seri HANJIU OMR melayani beragam portofolio aplikasi di berbagai sektor industri, memanfaatkan peningkatan kapasitas dukung, peringkat tekanan lebih tinggi, dan ketahanan yang telah terbukti dalam kondisi pengoperasian yang berat.

5.1 Peralatan Konstruksi dan Pemindahan Tanah

Mesin konstruksi mewakili segmen aplikasi terbesar untuk motor orbital seri OMR. Instalasi yang umum mencakup skid-steer loader dan penggerak roda compact track loader, penggerak ayun mini-excavator dan sistem artikulasi boom, lengan pemuat backhoe loader dan penggerak bucket backhoe, sistem getaran dan propulsi drum roller jalan, penggerak rotasi drum pengaduk beton, dan mekanisme pengangkatan dan perubahan tegangan platform kerja udara. Model OMR 80 hingga OMR 250 mendominasi aplikasi konstruksi, di mana desain cincin roda gigi roller memberikan ketahanan yang diperlukan untuk pengoperasian torsi tinggi secara terus-menerus di lingkungan berdebu dan getaran tinggi.

5.2 Mesin Pertanian dan Perawatan Rumput

Peralatan pertanian menggunakan motor OMR untuk fungsi-fungsi yang mencakup gabungan penggerak gulungan pemanen dan sistem auger, pengangkat pemuat depan traktor dan pengoperasian kerumunan, penggerak header dan feedroll pemanen hijauan, penggerak sistem irigasi poros tengah dan gerak lateral, penggerak kipas dan pompa penyemprot kebun anggur dan kebun, serta gerobak pengaduk pakan ternak dan penggerak pengaduk TMR. Daya dukung OMR yang unggul membuatnya sangat cocok untuk aplikasi pertanian di mana pembebanan samping dari implementasi yang panjang dan medan yang tidak rata menyebabkan poros motor terkena gaya radial yang signifikan.

5.3 Penerapannya di Bidang Kehutanan, Pertambangan dan Kelautan

Di sektor kehutanan, motor OMR menggerakkan derek penerus kayu, sistem rotasi dan umpan kepala pemanen, serta aktuator lengan pemisah. Aplikasi penambangan mencakup traksi kendaraan LHD bawah tanah dan penggerak bucket, mekanisme rotasi baut atap, dan sistem konveyor portabel. Instalasi kelautan mencakup penggerak winch jangkar, operasi penggulung, jalan buritan dan aktuator penutup palka, serta jaring ikan komersial dan pengangkut tali. Model perpindahan yang lebih besar termasuk OMR 250, OMR 315, OMR 375, dan OMR 400 memberikan torsi besar yang dibutuhkan oleh aplikasi peralatan bergerak tugas berat ini.

5.4 Peralatan Industri dan Penanganan Material

Aplikasi industri mencakup penggerak sabuk konveyor, peralatan pencampuran dan pencampuran, meja pengindeksan putar, penanganan cetakan injeksi plastik, penggerak kendaraan berpemandu otomatis, penggerak pengangkatan dan kemiringan tiang forklift, mekanisme sistem penyimpanan dan pengambilan otomatis, dan sistem rotasi mesin tekstil. Kemampuan OMR untuk beroperasi dengan tekanan balik yang tinggi tanpa sambungan saluran pembuangan (bila dilengkapi dengan segel HPS) menjadikannya sangat menguntungkan dalam sirkuit hidrolik industri loop tertutup dan regeneratif.

Bab 6 Penjaminan Mutu dan Distribusi Global

Teknologi HANJIU mengoperasikan fasilitas manufaktur terintegrasi penuh di Shijiazhuang yang menampilkan pusat permesinan CNC presisi, jalur produksi set gerotor otomatis, serta peralatan pengujian dan validasi yang komprehensif. Sistem manajemen mutu disertifikasi sesuai standar ISO 9001:2015, dengan tambahan kepatuhan penandaan CE untuk semua produk yang dipasok ke pasar Eropa.

● Pengujian tekanan 100%: setiap motor OMR menjalani pengujian tekanan hidrostatis sebesar 1,5 kali tekanan kerja maksimum untuk memverifikasi integritas wadah dan kinerja segel

● Validasi kinerja: kecepatan output, torsi, dan efisiensi volumetrik diukur dan dicatat untuk setiap unit produksi berdasarkan toleransi spesifikasi

● Verifikasi dimensi: pengukuran presisi menggunakan CMM dan metrologi konvensional memastikan dapat dipertukarkan dengan Danfoss dan spesifikasi OEM lainnya

● Ketertelusuran material: rumah besi cor nodular, poros baja paduan, dan set gerotor yang bersumber dari pemasok berkualifikasi dengan ketertelusuran lot penuh

● Cakupan garansi: Garansi 12 bulan terhadap cacat bahan dan pengerjaan dalam kondisi pengoperasian normal

Jaringan distribusi global mencakup dealer resmi, akun langsung OEM, dan distributor purnajual di lebih dari 80 negara. Stok gudang regional di Eropa, Amerika Utara, Asia Tenggara, dan Timur Tengah memastikan waktu pengiriman 1 hingga 7 hari untuk pesanan standar. Volume ekspor HANJIU telah tumbuh secara konsisten dengan laju tahunan dua digit, mencerminkan kepercayaan pelanggan internasional terhadap komitmen perusahaan terhadap kualitas, harga yang kompetitif, dan layanan pelanggan yang responsif.

Bab 7 Panduan Pemesanan dan Dukungan Teknis

7.1 Prosedur Seleksi

Menentukan motor orbital HANJIU OMR yang benar untuk aplikasi tertentu mengikuti prosedur sistematis yang mempertimbangkan kebutuhan torsi, tekanan sistem, ketersediaan aliran, dan batasan pemasangan:

● Langkah 1: Hitung torsi keluaran yang diperlukan termasuk faktor layanan aplikasi (biasanya 1,25 hingga 1,5 untuk peralatan konstruksi dan pertanian)

● Langkah 2: Tentukan tekanan kerja sistem yang tersedia dan konfirmasikan kecukupan peringkat tekanan motor (tugas kontinu vs intermiten)

● Langkah 3: Hitung laju aliran yang diperlukan berdasarkan kecepatan keluaran yang diinginkan dan perpindahan yang dipilih: Q = Vg xn / 1000 (L/mnt)

● Langkah 4: Pastikan kecepatan, aliran, dan tekanan yang dihitung semuanya berada dalam batasan tugas kontinu motor

● Langkah 5: Pilih flensa pemasangan (A2 oval atau C persegi), jenis poros (silinder, splined, atau tirus), dan konfigurasi port agar sesuai dengan persyaratan pemasangan

● Langkah 6: Tentukan jenis segel poros (HPS standar atau tekanan tinggi) berdasarkan perkiraan tekanan balik saluran balik

7.2 Dukungan Teknis dan Layanan Pelanggan

Teknologi HANJIU memberikan dukungan teknis komprehensif melalui berbagai saluran yang dirancang untuk memastikan keberhasilan pemilihan produk, pemasangan, dan pemeliharaan berkelanjutan. Konsultasi telepon langsung tersedia selama jam kerja yang diperpanjang (Waktu Standar Tiongkok). Pertanyaan teknis email menerima jaminan respons dalam waktu 2 jam selama jam kerja. Dokumentasi teknis lengkap termasuk lembar data, manual instalasi, panduan pemecahan masalah, dan diagram fungsi tersedia untuk diunduh. Dukungan teknis video dan bantuan diagnostik jarak jauh disediakan untuk tantangan aplikasi yang kompleks. Dukungan layanan lapangan di lokasi tersedia untuk akun OEM utama dan mitra distribusi.

Tim dukungan teknis terdiri dari insinyur hidrolik berkualifikasi dengan pengalaman praktis yang luas di bidang mesin konstruksi, peralatan pertanian, otomasi industri, dan aplikasi hidrolik bergerak. Baik persyaratannya melibatkan desain peralatan baru, pemecahan masalah sistem, atau optimalisasi pemeliharaan, tim teknik HANJIU memberikan solusi yang dapat ditindaklanjuti yang memaksimalkan produktivitas peralatan dan meminimalkan total biaya kepemilikan.

Kesimpulan

Motor hidrolik orbital tugas sedang seri HANJIU OMR mewakili solusi yang terbukti dan hemat biaya untuk aplikasi yang memerlukan kapasitas torsi lebih tinggi dan daya tahan bantalan lebih besar dibandingkan alternatif tugas ringan. Dengan sepuluh model perpindahan yang menghasilkan torsi kontinu dari 65 Nm hingga 580 Nm, peringkat tekanan hingga 175 bar terus menerus (intermiten 200 bar), dan pertukaran dimensi lengkap dengan seri Danfoss OMR, HANJIU memenuhi spektrum penuh kebutuhan transmisi daya hidraulik tugas menengah.

Mekanisme cincin roda gigi roller, konfigurasi bantalan yang kokoh, dan opsi pemasangan yang serbaguna menempatkan seri OMR sebagai motor pilihan untuk mesin konstruksi, peralatan pertanian, operasi kehutanan, sistem penanganan material, dan otomasi industri. Dikombinasikan dengan ketersediaan suku cadang yang luas, biaya siklus hidup yang kompetitif, dan dukungan teknis global yang responsif, motor orbital HANJIU OMR memberikan nilai nyata yang memperkuat posisi kompetitif produsen OEM dan mengurangi biaya pengoperasian armada peralatan pengguna akhir. Seiring berkembangnya teknologi hidrolik menuju efisiensi yang lebih tinggi dan integrasi yang lebih cerdas, HANJIU tetap berkomitmen untuk memajukan lini produk OMR melalui investasi teknik berkelanjutan dan keunggulan manufaktur.

Referensi

[1] Solusi Tenaga Danfoss. Informasi Teknis Motor Orbital Tipe OMP X dan OMR X. 2018.

[2] Solusi Tenaga Danfoss. Informasi Teknis Motor Orbital OMP, OMR dan OMH [151-1013]. 2011.

[3] Solusi Tenaga Danfoss. Data Teknis dan Diagram Fungsi OMR X [151-1386, 151-1753]. 2023.

[4] Solusi Tenaga Danfoss. Dimensi OMR, Versi Eropa dan AS [151-1844, 151-1849]. 2023.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. Katalog Produk Motor Orbital Seri HANJIU OMR. 2024.

[6] Panduan Referensi Silang Model Shijiazhuang Hanjiu Technology Co., Ltd.: HANJIU OMR vs Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015. Sistem Manajemen Mutu - Persyaratan. Organisasi Internasional untuk Standardisasi.

[8] Petunjuk 2006/42/EC. Petunjuk Mesin. Parlemen dan Dewan Eropa.
