KETERANGAN PUTIH TEKNIS

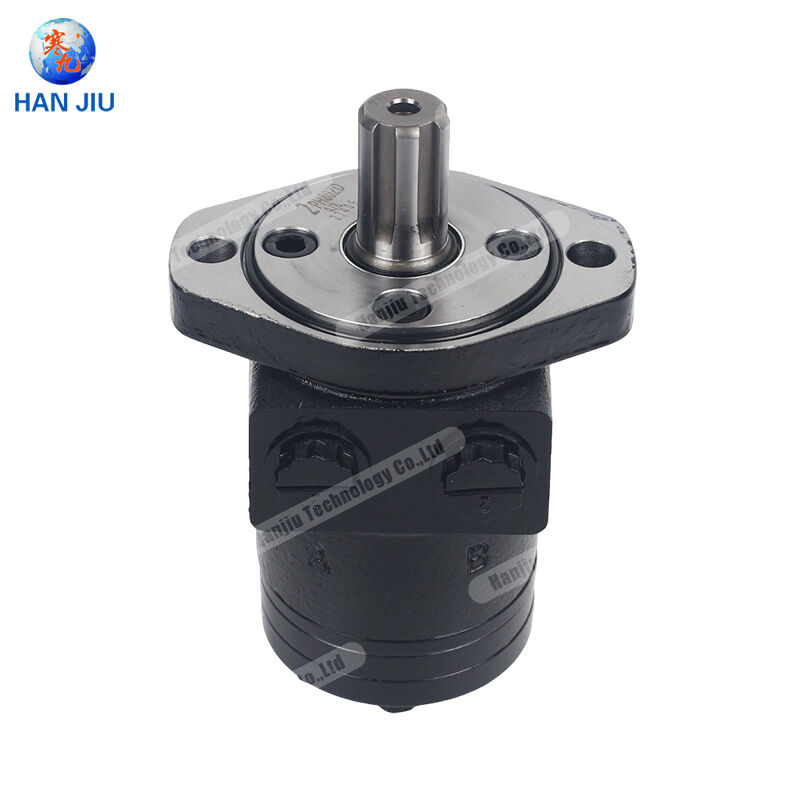

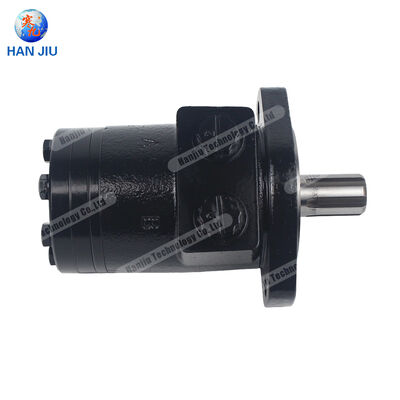

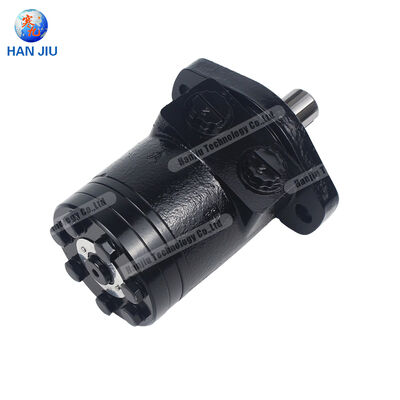

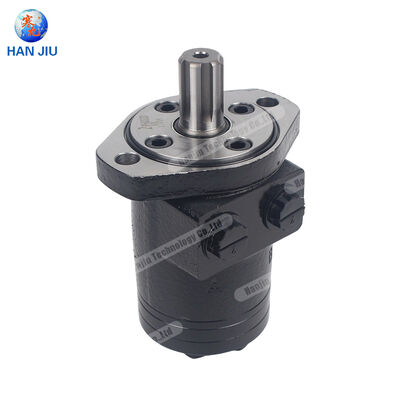

Seri HANJIU OMP

Motor Orbital

Kompatibel dengan Danfoss OMP | 14 Perpindahan | Solusi Rantai Pasokan Global

Motor Hidraulik Torsi Tinggi Kecepatan Rendah | Konstruksi, Pertanian, Pertambangan & Aplikasi Industri

Shijiazhuang Hanjiu Technology Co., Ltd.

Juni 2025 | www.hjhydraulic.com

Daftar isi

Klik kanan dan pilih "Perbarui Bidang" untuk menyegarkan nomor halaman

Ringkasan Eksekutif 3

Bab 1 Pengantar Teknologi Motor Orbital 4

1.1 Prinsip Kerja Motor Orbital Gerotor 4

1.2 Danfoss OMP Series sebagai Tolok Ukur Industri 5

Bab 2 HANJIU Seri OMP Spesifikasi Teknis Lengkap 6

2.1 Cakupan Perpindahan Jangkauan Penuh 6

2.2 Data Kinerja Kontinyu dan Intermiten 7

2.3 Peringkat Tekanan, Kecepatan dan Torsi 8

Bab 3 Panduan Perbandingan Model dan Referensi Silang 9

3.1 Referensi Silang Model HANJIU vs Danfoss 9

3.2 Kompatibilitas dengan Merek Ternama Lainnya 10

Bab 4 Suku Cadang, Seal Kit dan Solusi Perawatan 11

4.1 Katalog Suku Cadang Komprehensif 11

4.2 Penghematan Biaya dan Analisis Siklus Hidup 12

Bab 5 Penerapan di Seluruh Industri 13

Bab 6 Penjaminan Mutu dan Distribusi Global 15

Bab 7 Panduan Pemesanan dan Dukungan Teknis 17

Kesimpulan 19

Referensi 20

Ringkasan Eksekutif

Motor hidrolik orbital seri HANJIU OMP mewakili solusi komprehensif untuk transmisi daya berkecepatan rendah dan torsi tinggi di seluruh mesin konstruksi, peralatan pertanian, sistem penanganan material, operasi penambangan, dan otomasi industri. Buku putih teknis ini menyajikan lini produk HANJIU OMP secara lengkap, mencakup 14 varian perpindahan dari OMP 25 hingga OMP 500, dengan spesifikasi kinerja terperinci, data referensi silang, ketersediaan suku cadang, dan analisis total biaya kepemilikan.

Shijiazhuang Hanjiu Technology Co., Ltd. telah memantapkan dirinya sebagai produsen motor hidrolik orbital terkemuka di Tiongkok, mencapai kompatibilitas dimensi dan kinerja penuh dengan seri Danfoss OMP, tolok ukur industri yang paling dikenal luas. Dengan produksi tahunan melebihi 300.000 unit dan distribusi ke lebih dari 80 negara di seluruh dunia, HANJIU memberikan kualitas terverifikasi dengan pengurangan biaya akuisisi dan siklus hidup secara signifikan, didukung oleh layanan teknis yang responsif dan inventaris suku cadang yang ekstensif.

Kata kunci: Motor orbital HANJIU, motor hidrolik OMP, kompatibel dengan Danfoss OMP, motor hidrolik torsi tinggi kecepatan rendah, motor orbital gerotor, motor hidrolik mesin konstruksi, motor hidrolik mesin pertanian, suku cadang motor hidrolik, kit segel motor orbital

Bab 1 Pengantar Teknologi Motor Orbital

1.1 Prinsip Kerja Motor Orbital Gerotor

Motor hidrolik orbital, juga dikenal sebagai motor gerotor, beroperasi dengan prinsip mekanis khusus yang memungkinkan pembangkitan torsi luar biasa pada kecepatan putaran rendah. Mekanisme inti terdiri dari dua komponen utama: rotor dalam berbentuk bintang dengan gigi eksternal, dan cincin stator luar dengan profil gigi internal yang dikerjakan secara presisi yang melebihi satu jumlah gigi rotor.

Selama pengoperasian, cairan hidrolik bertekanan tinggi memasuki motor dan didistribusikan di sekitar antarmuka rotor-stator melalui pelat katup presisi. Tekanan hidrolik memaksa rotor mengorbit secara eksentrik di dalam stator sekaligus berputar pada porosnya sendiri. Gerakan gabungan orbital-plus-putar ini menciptakan serangkaian ruang fluida yang mengembang dan berkontraksi yang terus bergerak maju di sekeliling pinggirannya, mengubah energi hidrolik menjadi putaran poros yang halus dan kuat.

Arsitektur desain ini memberikan keunggulan inheren yang menjadikan motor orbital pilihan utama di berbagai industri: torsi awal yang sangat tinggi tanpa persyaratan kecepatan minimum; keluaran halus dan bebas pulsasi di seluruh rentang kecepatan; rasio power-to-weight yang kompak; kemampuan menahan beban poros radial dan aksial yang tinggi; kemampuan operasi dua arah; dan ketahanan yang terbukti dalam kondisi pengoperasian ekstrem termasuk kontaminasi, variasi suhu, dan tekanan balik yang tinggi.

1.2 Seri OMP Danfoss sebagai Tolok Ukur Industri

Seri Danfoss OMP telah menjadi standar global untuk motor hidrolik orbital tugas menengah selama lebih dari empat dekade. Dicirikan oleh flensa pemasangan oval (flensa A2), opsi poros serbaguna termasuk konfigurasi silinder, splined, dan tirus, serta rentang perpindahan mulai dari 25 hingga 400 sentimeter kubik per putaran, seri OMP telah mencapai adopsi universal di seluruh saluran OEM dan purnajual di seluruh dunia.

Fitur pembeda utama dari desain OMP mencakup karakteristik pengoperasian yang mulus di seluruh batas kecepatan, torsi pengoperasian yang konstan pada rentang kecepatan yang luas, torsi awal yang tinggi untuk kondisi beban berat, toleransi tekanan balik yang tinggi tanpa memerlukan sambungan pembuangan eksternal (bila dilengkapi dengan segel poros bertekanan tinggi), konstruksi kokoh yang cocok untuk sistem hidraulik loop terbuka dan loop tertutup, dan kompatibilitas dengan rangkaian lengkap cairan hidraulik termasuk oli mineral, cairan yang dapat terbiodegradasi, dan media hidraulik tahan api.

Bab 2 HANJIU Seri OMP Spesifikasi Teknis Lengkap

2.1 Cakupan Perpindahan Jangkauan Penuh

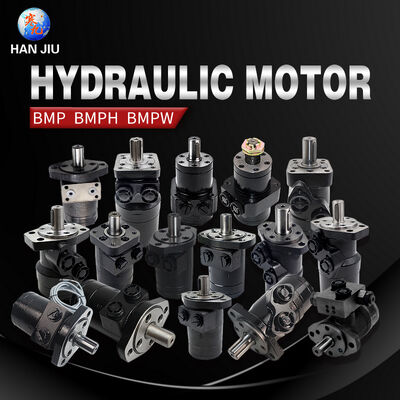

Seri HANJIU OMP memberikan cakupan komprehensif spektrum perpindahan Danfoss OMP, menawarkan 14 model berbeda yang memungkinkan pencocokan tepat dengan kebutuhan aplikasi apa pun. Setiap penunjukan model sesuai dengan perpindahan geometri nominal dalam sentimeter kubik per putaran:

2.2 Data Kinerja Berkelanjutan dan Intermiten

Tabel berikut menyajikan data kinerja lengkap untuk semua motor orbital seri HANJIU OMP. Peringkat berkelanjutan menentukan parameter untuk pengoperasian berkelanjutan dengan harapan masa pakai normal. Peringkat intermiten berlaku untuk beban puncak durasi pendek yang tidak melebihi 10% waktu pengoperasian.

2.3 Peringkat Tekanan, Kecepatan dan Torsi

Tekanan pengoperasian maksimum yang diizinkan untuk seri HANJIU OMP mencapai 140 bar terus menerus dan 175 bar terputus-putus di sebagian besar rangkaian produk, dengan model perpindahan yang lebih kecil (OMP 25 hingga OMP 40) diberi nilai pada 100 bar terus menerus dan 140 bar terputus-putus. Kemampuan kecepatan maksimum berbanding terbalik dengan perpindahan, mulai dari 1600 rpm untuk OMP 25 hingga 120 rpm untuk OMP 500, memastikan kepadatan daya optimal di semua ukuran aplikasi.

Output torsi maksimum berskala langsung dengan perpindahan, dari 33 Nm terus menerus untuk OMP 25 hingga 435 Nm terus menerus untuk OMP 400. OMP 500 memperluas kemampuan ini lebih jauh hingga 385 Nm terus menerus. Semua model menunjukkan torsi start yang tinggi, biasanya 80% hingga 90% dari torsi kontinu terukur, sehingga menghilangkan kebutuhan akan mekanisme start tambahan di sebagian besar aplikasi.

Bab 3 Panduan Perbandingan Model dan Referensi Silang

3.1 Referensi Silang Model HANJIU vs Danfoss

Seri HANJIU OMP (dipasarkan sebagai BMP/BM1 di wilayah tertentu) mampu dipertukarkan sepenuhnya dengan seri Danfoss OMP di seluruh dimensi penting dan parameter kinerja. Tabel referensi silang berikut memungkinkan substitusi langsung:

Setiap motor orbital HANJIU menjalani verifikasi dimensi yang komprehensif, pengujian tekanan, dan validasi kinerja untuk memastikan kompatibilitas drop-in. Dimensi flensa pemasangan, konfigurasi poros, spesifikasi ulir port, dan dimensi selubung keseluruhan sangat sesuai dengan spesifikasi OEM Danfoss, sehingga memungkinkan penggantian langsung tanpa modifikasi pada peralatan atau sistem hidraulik yang ada.

3.2 Kompatibilitas dengan Merek Ternama Lainnya

Selain kemampuan pertukaran Danfoss, motor orbital seri HANJIU OMP juga berfungsi sebagai pengganti langsung untuk merek-merek yang diakui secara internasional berikut ini:

● Motor orbital seri MP Hidraulik (Bulgaria) M+S dan HP

● Motor torsi tinggi kecepatan rendah seri Eaton Char-Lynn H

● Motor seri Parker / White Drive TC, TE, dan TB

● Motor orbital seri SAM Brevini BG

● Motor hidrolik seri Ross TRW MF dan MG

● Motor gerotor seri Bosch Rexroth MGP dan GXP

Kompatibilitas lintas merek yang luas ini menempatkan HANJIU sebagai penyedia solusi universal untuk penggantian motor orbital, mengurangi kerumitan inventaris untuk distributor dan fasilitas pemeliharaan sekaligus memastikan pemenuhan yang cepat terlepas dari produsen peralatan aslinya.

Bab 4 Suku Cadang, Seal Kit dan Solusi Perawatan

4.1 Katalog Suku Cadang Komprehensif

HANJIU menyimpan inventaris lengkap komponen pengganti untuk seluruh lini produk seri OMP, memastikan bahwa operasi pemeliharaan dan perbaikan dapat dilanjutkan tanpa penundaan. Sparepart yang tersedia antara lain:

4.2 Penghematan Biaya dan Analisis Siklus Hidup

Penerapan motor orbital HANJIU OMP dan suku cadang asli memberikan manfaat ekonomi yang terukur di seluruh siklus hidup peralatan:

● Pengurangan biaya akuisisi sebesar 35% hingga 55% dibandingkan peralatan Danfoss asli, tanpa kompromi dalam kinerja atau masa pakai

● Penghematan biaya penggantian seal kit yang lengkap sebesar 40% hingga 60%, dengan semua kit termasuk seal, O-ring, dan gasket yang disesuaikan secara presisi

● Waktu tunggu pengiriman standar 1 hingga 7 hari secara global, dengan pengiriman ekspres 24 jam untuk kebutuhan mendesak, meminimalkan waktu henti peralatan

● Masa pakai motor yang lebih lama dicapai melalui ketersediaan suku cadang asli yang konsisten, mengurangi total biaya kepemilikan sebesar 25% hingga 35% selama siklus hidup peralatan

● Konsultasi teknis gratis dan dukungan pemecahan masalah disediakan oleh teknisi hidrolik berkualifikasi dengan waktu respons rata-rata di bawah 2 jam

Bab 5 Penerapan di Seluruh Industri

Motor orbital seri HANJIU OMP melayani beragam aplikasi yang sangat beragam di berbagai sektor industri, memanfaatkan torsi awal yang tinggi, dimensi yang ringkas, dan kinerja yang andal dalam kondisi yang menuntut.

5.1 Mesin Konstruksi

Peralatan konstruksi mewakili salah satu segmen aplikasi terbesar untuk motor orbital seri OMP. Instalasi yang umum mencakup penggerak ayun untuk ekskavator mini dan pemuat kompak, sistem penggerak roda untuk pemuat skid-steer dan pemuat track kompak, penggerak auger untuk penggali pasca lubang dan peralatan pengeboran pondasi, penggerak winch untuk truk utilitas dan boom derek, dan sistem rotasi drum pengaduk beton. Model OMP 50 hingga OMP 200 mendominasi sektor ini, memberikan torsi dan daya tahan yang diperlukan untuk operasi pemindahan tanah dan penanganan material tugas berat secara terus-menerus.

5.2 Mesin Pertanian

Peralatan pertanian modern sangat bergantung pada motor orbital untuk fungsi-fungsinya termasuk reel pemanen gabungan dan penggerak auger, tenaga implementasi yang dipasang di traktor seperti mesin pemotong rumput, anakan, dan baler, penggerak sistem irigasi poros tengah, penggerak kipas penyemprot kebun anggur dan kebun, serta penggerak gerobak pengaduk pakan ternak. Model OMP 80, OMP 100, dan OMP 160 sangat cocok untuk aplikasi pertanian yang memerlukan ketahanan terhadap kontaminasi, variasi suhu, dan pemuatan berat yang terputus-putus.

5.3 Penerapan di Pertambangan, Kehutanan dan Kelautan

Di sektor pertambangan, motor OMP menggerakkan kepala rotasi rig pengeboran, penggerak sabuk konveyor, dan sistem traksi kendaraan utilitas bawah tanah. Peralatan kehutanan menggunakan motor ini untuk rotasi grapple log, penggerak kepala pemanen, dan artikulasi derek forwarder. Aplikasi kelautan mencakup penggerak winch jangkar, operasi penggulung, aktuator penutup palka, dan sistem penempatan peralatan penangkapan ikan. Model perpindahan yang lebih besar termasuk OMP 250, OMP 315, dan OMP 400 memberikan keluaran torsi besar yang dibutuhkan oleh aplikasi yang menuntut ini.

5.4 Peralatan Industri dan Tujuan Khusus

Aplikasi otomasi industri mencakup sistem konveyor, peralatan pencampuran dan pencampuran, meja pengindeksan putar, penanganan cetakan injeksi plastik, dan mesin tekstil. Instalasi tujuan khusus mencakup penggerak sikat penyapu jalan, peralatan pemeliharaan landasan pacu bandara, auger peniup salju dan rotasi saluran pembuangan, penggerak gulungan mesin perawatan rumput, dan sistem pemadatan peralatan pengelolaan limbah. Seri HANJIU OMP memberikan keserbagunaan untuk memenuhi hampir semua kebutuhan daya hidraulik kecepatan rendah dan torsi tinggi.

Bab 6 Penjaminan Mutu dan Distribusi Global

Teknologi HANJIU mengoperasikan fasilitas manufaktur canggih di Shijiazhuang, Provinsi Hebei, Tiongkok, dilengkapi dengan pusat permesinan CNC presisi, jalur perakitan otomatis, dan peralatan pengujian komprehensif. Sistem manajemen mutu telah disertifikasi dengan standar ISO 9001, memastikan kualitas produk yang konsisten dan peningkatan proses yang berkelanjutan.

● Setiap motor orbital HANJIU menjalani pengujian tekanan 100% pada 1,5 kali tekanan terukur maksimum untuk memverifikasi integritas wadah dan kinerja segel

● Pengujian kinerja memastikan kecepatan keluaran, torsi, dan efisiensi volumetrik dalam toleransi yang ditentukan untuk setiap unit yang diproduksi

● Inspeksi dimensi menggunakan peralatan pengukuran presisi memastikan dapat dipertukarkan dengan Danfoss dan spesifikasi OEM lainnya

● Kepatuhan penandaan CE menegaskan kepatuhan terhadap arahan keselamatan mesin Eropa untuk semua produk yang diekspor ke pasar UE

● Semua motor dikirimkan dengan cakupan garansi 12 bulan terhadap cacat bahan dan pengerjaan dalam kondisi pengoperasian normal

Jaringan distribusi global mencakup dealer resmi dan mitra layanan di lebih dari 80 negara, dengan lokasi gudang strategis yang memastikan pengiriman cepat ke pasar utama. Volume ekspor HANJIU telah tumbuh secara konsisten dari tahun ke tahun, mencerminkan kepercayaan pelanggan internasional terhadap kualitas produk, harga yang kompetitif, dan layanan yang responsif.

Bab 7 Panduan Pemesanan dan Dukungan Teknis

Menentukan motor orbital HANJIU OMP yang benar untuk aplikasi tertentu memerlukan pertimbangan beberapa parameter utama. Proses pemilihan dimulai dengan menentukan torsi yang dibutuhkan pada tekanan operasi yang ditentukan, kemudian memverifikasi bahwa laju aliran dan kecepatan yang dihasilkan berada dalam batasan rating kontinu motor.

7.1 Prosedur Seleksi

● Langkah 1: Hitung torsi yang dibutuhkan termasuk faktor keamanan aplikasi (biasanya 1,2 hingga 1,5)

● Langkah 2: Tentukan tekanan sistem yang tersedia dan verifikasi kecukupan peringkat tekanan motor

● Langkah 3: Hitung laju aliran yang diperlukan berdasarkan kecepatan keluaran yang diinginkan dan perpindahan yang dipilih

● Langkah 4: Pastikan kecepatan, aliran, dan tekanan yang dihitung semuanya berada dalam peringkat berkelanjutan

● Langkah 5: Pilih jenis poros, flensa pemasangan, dan konfigurasi port untuk menyesuaikan dengan persyaratan pemasangan

7.2 Saluran Dukungan Teknis

Teknologi HANJIU memberikan dukungan teknis yang komprehensif melalui berbagai saluran: konsultasi telepon langsung selama jam kerja; email pertanyaan teknis dengan jaminan respons dalam waktu 2 jam; dokumentasi online termasuk lembar data, manual instalasi, dan panduan pemecahan masalah; dukungan teknis video untuk situasi diagnostik yang kompleks; dan layanan lapangan di tempat untuk akun dan distributor besar. Tim dukungan teknis terdiri dari insinyur hidrolik berkualifikasi dengan pengalaman praktis yang luas di bidang konstruksi, pertanian, pertambangan, dan aplikasi industri.

Kesimpulan

Motor hidrolik orbital seri HANJIU OMP menawarkan kombinasi menarik antara kualitas terverifikasi, cakupan spesifikasi komprehensif, dan keunggulan biaya yang signifikan untuk aplikasi OEM dan purnajual di seluruh dunia. Dengan 14 varian perpindahan yang menghasilkan torsi kontinu dari 33 Nm hingga 435 Nm, peringkat tekanan hingga 175 bar, dan pertukaran dimensi lengkap dengan seri Danfoss OMP, HANJIU memenuhi spektrum penuh kebutuhan daya hidraulik kecepatan rendah dan torsi tinggi.

Ketersediaan suku cadang yang luas, dukungan teknis yang responsif, dan jaringan distribusi global yang terbukti menempatkan HANJIU sebagai mitra jangka panjang yang dapat diandalkan bagi produsen peralatan, distributor hidrolik, dan organisasi pemeliharaan yang berupaya mengoptimalkan biaya pengadaan tanpa mengorbankan keandalan operasional. Seiring dengan berkembangnya teknologi hidrolik menuju efisiensi yang lebih tinggi dan integrasi yang lebih cerdas, HANJIU tetap berkomitmen untuk memajukan lini produk motor orbitalnya melalui inovasi berkelanjutan dan investasi dalam keunggulan manufaktur.

Referensi

[1] Solusi Tenaga Danfoss. Informasi Teknis Motor Orbital Tipe OMP, OMR dan OMH [520L0262 Rev DA]. 2014.

[2] Solusi Tenaga Danfoss. Lembar Data Motor Orbital OMP X 50 [Referensi 11186729]. 2023.

[3] Solusi Tenaga Danfoss. Lembar Data Motor Orbital OMP X 200 [Referensi 11185705]. 2023.

[4] Shijiazhuang Hanjiu Technology Co., Ltd. Katalog Produk Motor Orbital Seri HANJIU OMP. 2024.

[5] Panduan Referensi Silang Model Shijiazhuang Hanjiu Technology Co., Ltd.: HANJIU vs Danfoss, Eaton, M+S. 2024.

[6] ISO 9001:2015. Sistem Manajemen Mutu - Persyaratan. Organisasi Internasional untuk Standardisasi.

[7] Petunjuk 2006/42/EC. Petunjuk Mesin. Parlemen dan Dewan Eropa.
