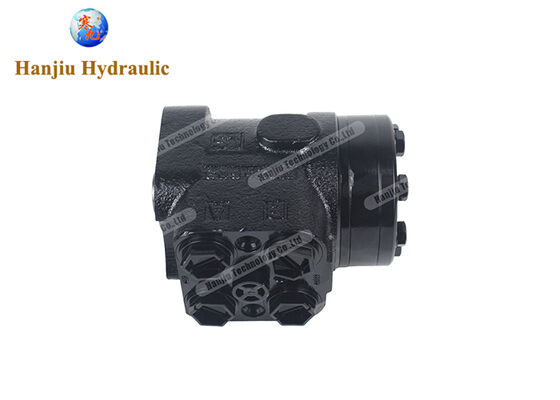

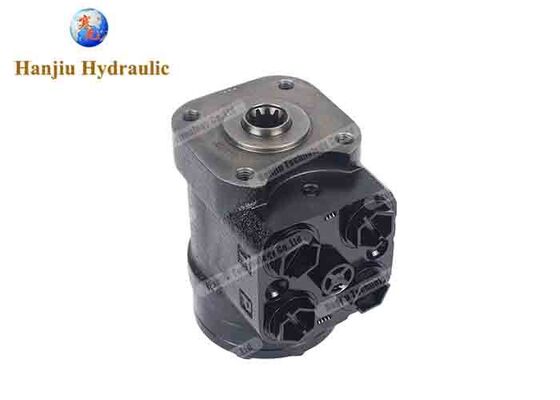

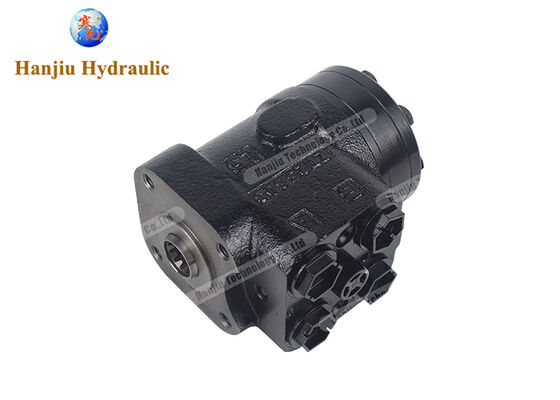

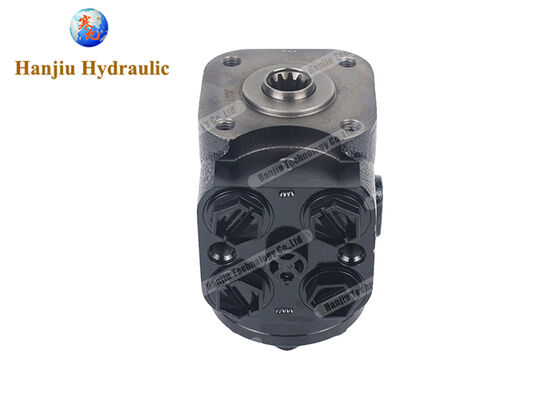

101S Series Load Sensing Fully Hydraulic Steering System

Sistem kemudi hidraulik penuh sensasi beban seri 101S

Peraturan101SSistem kemudi hidraulik penuh sensasi beban seri adalah solusi kontrol kemudi yang hemat biaya untuk mesin pertanian, mesin konstruksi, dan kendaraan khusus.Fungsinya sepenuhnya kompatibel denganOSPCSeri LS, dan dengan parameter kinerja memenuhi standar internasional, seri ini adalah pengganti yang ideal untuk sistem kemudi OSPC.Hal ini banyak digunakan dalam sistem kontrol kemudi kendaraan berat berkecepatan rendah seperti traktor, loader, forklift, mesin panen, roller jalan, mesin kapal, mesin kehutanan, dan mesin pemeliharaan jalan.

Perpindahan utama produk berkisar dari50 ml/hari sampai 400 ml/hari, dengan tekanan masuk maksimum 17,5MPa, tekanan mundur terus-menerus maksimum 2,5MPa, dan torsi kemudi manual ≤ 130N·m. Ini menawarkan beberapa mode fungsional,termasuk ON (open-core non-responsive), CN (tidak responsif inti tertutup), OR (responsif inti terbuka), dan LS (sensing beban), untuk memenuhi persyaratan konfigurasi sistem hidrolik yang berbeda.

I. Penggunaan yang benar dari unit kemudi 101S

1. Titik Pemasangan

Sebelum pemasangan, konfirmasi bahwa spesifikasi produk sesuai dengan sistem utama, termasuk perpindahan, metode koneksi, dan konfigurasi katup.mengencangkan baut penghubung ke nilai torsi yang ditentukan dan menerapkan perekat penguncian benang yang sesuai untuk mencegah longgar karena getaran. Jika posisi lengan rocker perlu disesuaikan selama pemasangan, pertama-tama lepaskan sekrup penyesuaian pembatas kemudi yang sesuai pada kemudi.memasang kembali dengan torsi 12±3 N·mSelama seluruh operasi, benar-benar hindari memasukkan benda asing ke dalam kemudi. Sebelum menghubungkan saluran hidrolik, pastikan pipa bersih dan bebas dari kotoran,dan viskositas minyak memenuhi persyaratan sistem.

2. Konfigurasi Sistem

Gear kemudi seri 101S dapat digunakan dengan pompa pergeseran tetap, pompa multi-pergeseran tekanan konstan,atau pompa penginderaan beban (pompa variabel dengan kompensasi aliran dan tekanan gabungan) untuk membentuk konfigurasi yang berbeda dari sistem kemudi hidraulik penginderaan beban. model plat-mounted (misalnya, 101S-5, 101S-5L, 101S-5E) dapat digunakan dengan katup prioritas tipe PVF* melalui sambungan plat-mounted; model pipa-mounted (misalnya,101S-5T) harus digunakan dengan katup prioritas tipe DYXL atau YXL melalui sambungan pipa, dan katup keamanan sistem harus berada di katup prioritas.

3.

Saat kemudi diputar, inti katup berputar pada sudut kecil, pegas ditekan ke bawah, menyebabkan lengan katup berputar.Dengan demikian menghubungkan sirkuit minyak. poros penghubung mendorong rotor di stator untuk berputar, memberikan minyak hidrolik proporsional dengan sudut kemudi ke katup amplifikasi aliran.mata air menyebabkan lengan katup dan inti katup untuk kembali ke pusat secara otomatisSebelum memulai sistem, periksa tingkat minyak dan keluarkan darah dari pipa untuk mencegah udara masuk dan menyebabkan penundaan atau ketidakstabilan kemudi.

II. Masalah Umum Metode Penanganan dan Perbaikan Masalah

1. Steril Berat

Penyebab yang mungkin terjadi: minyak atau udara hidraulik yang tidak cukup dalam sistem hidraulik; filter tangki tersumbat; katup pengatur pompa minyak yang tidak berfungsi dengan baik;cincin penyegelan piston steril yang rusak atau bodi katup cincin penyegelan radial alur pusat cincin penyegelan; celah katup yang berlebihan atau penutupan yang tidak tepat.

Langkah Penyelesaian Masalah: Periksa tingkat minyak dan tambahkan minyak → Bersihkan filter → Air keluar → Periksa pompa minyak dan segel.

2Kebocoran minyak di sendi kemudi

Titik kebocoran minyak yang umum termasuk sendi antara tubuh katup, diafragma, stator, dan rotor, serta jurnal atau segel katup bantuan.

Metode Perbaikan: Untuk kebocoran minyak pada sendi, ganti segel, bersihkan sendi, atau kencangkan baut; untuk jurnal yang rusak atau segel katup bantuan, ganti segel yang sesuai secara langsung.

3. Pengemudi tidak responsif atau pengemudi bantuan tidak stabil

Penyebab yang mungkin terjadi: Udara di sistem hidrolik; bagian kemudi internal yang usang yang menyebabkan peningkatan ruang kosong; sistem hidrolik sinyal LS yang tersumbat atau sinyal tekanan abnormal.

Langkah Penyelesaian Masalah: Udara knalpot → Bersihkan sirkuit minyak → Periksa apakah sinyal tekanan pelabuhan minyak LS normal → Jika keausan internal parah, bubarkan dan perbaiki atau ganti kemudi.

4Tips pemeliharaan

Setelah dibongkar dan dibersihkan, periksa gigi dan rak untuk keausan dan kerusakan, dan rumah untuk retakan.Disarankan untuk memeriksa secara bersamaan bantalan dorongan, poros gigi sektor, dan bantalan rol jarum selama pemeliharaan. Jika kerusakan, lekukan, karat, atau retakan ditemukan, segera mengganti mereka.disarankan untuk mengganti seluruh kemudi untuk memastikan keamanan sistem.

III. Keuntungan produk yang paling berkaitan dengan dealer

1. sepenuhnya sebanding dengan merek internasional, replacement bebas kekhawatiran

Seri 101S memiliki penampilan, struktur internal, dan parameter kinerja yang sama dengan seri OSPC**LS, dan dapat langsung menggantikan produk seri utama seperti:OSPC, M+S HKUS, dan Eaton 401.Dealer tidak perlu menyesuaikan solusi mereka yang ada; penggantian nyaman dan memiliki penerimaan pelanggan yang tinggi.

2Desain yang sangat terintegrasi, efektifitas biaya terkemuka

Seri ini mengintegrasikan katup keselamatan, katup overload dua arah, katup pengisian dua arah, dan katup kontrol masuk semua di dalam rumah kemudi,menghilangkan kebutuhan untuk blok katup konektor tambahanHal ini membuat lebih nyaman untuk digunakan, dan dimensi koneksi sesuai dengan standar internasional.dan tingkat kegagalan yang lebih rendah.

3. Konfigurasi Fungsional Berbagai, Cakupan luas

Produk ini menawarkan empat mode: ON (open-core no response), CN (closed-core no response), OR (open-core response), dan LS (load sensing).dapat beradaptasi dengan berbagai skenario aplikasi, mulai dari mesin pertanian ringan hingga mesin konstruksi tugas berat.

4Rantai pasokan yang stabil, waktu pengiriman yang terkontrol

Sebagai pabrik manufaktur sumber, kami memiliki kapasitas produksi yang stabil dan sistem kontrol kualitas yang komprehensif.menghilangkan kekhawatiran kekurangan stok dan gangguan pasokan.

5Tanggapan cepat setelah penjualan dan margin keuntungan yang tinggi

Dibandingkan dengan siklus purna jual yang panjang dari merek Eropa dan Amerika, kami menawarkan respon cepat dan pasokan suku cadang yang tepat waktu, membantu distributor mengurangi biaya perawatan purna jual.Sistem harga pabrik yang wajar memastikan distributor memiliki margin keuntungan yang cukup.

Masalah apa yang bisa saya selesaikan untuk Anda?

Untuk DistributorMembantu Anda membuka pasar dengan cepat

Seri 101S sangat cocok menggantikan seri OSPC. sumber daya pelanggan OSPC Anda yang ada dapat dikonversi langsung, tanpa perlu memperoleh pelanggan baru.harga yang kompetitif, dan respon purna jual yang tepat waktu, membantu Anda meningkatkan kepuasan pelanggan dan tingkat pembelian kembali.

Untuk Produsen OEMMembantu Anda mengoptimalkan rantai pasokan Anda

Yang Anda butuhkan adalah komponen hidrolik inti dengan kinerja yang andal, parameter yang konsisten, dan waktu pengiriman yang stabil.Seri 101S sepenuhnya sesuai dengan dimensi koneksi standar internasional dan dapat langsung menggantikan konfigurasi OSPC asli tanpa memodifikasi desain unit utamaKami mendukung kustomisasi berdasarkan gambar yang disediakan; segala sesuatu dari posisi lubang pemasangan untuk jenis port minyak dapat disesuaikan sesuai kebutuhan,membantu Anda mengurangi biaya pengadaan dan mengoptimalkan tata letak rantai pasokan Anda.

Untuk Penyedia Layanan PerbaikanMembuat Perbaikan Lebih Efisien

Ketakutan terbesar di pasar perbaikan adalah ketidaksediaan suku cadang, harga yang tidak transparan, dan waktu pengiriman yang lama.Kami memiliki berbagai spesifikasi perpindahan dan konfigurasi katupDari suku cadang standar hingga pemasangan katup khusus, kami menawarkan one-stop shop,secara signifikan mengurangi waktu tunggu perbaikan Anda dan meningkatkan reputasi layanan Anda.

V. Selamat datang untuk membeli dari kami di Cina

Kami adalah produsen kemudi hidraulik profesional yang terletak di Shijiazhuang, Provinsi Hebei, Cina. Dengan pengalaman bertahun-tahun dalam R & D dan produksi kemudi hidraulik penuh,produk kami disertifikasi SGS/BVKami memasok berbagai seri kemudi penuh hidraulik, termasuk101S, OSPC, OSPB, HKUS, 060, 102S, 103S, dan BZZ-B, dengan spesifikasi lengkap.OEM/ODMpesanan khusus.

Memilih sumber langsung dari pabrik kami di Cina akan memberi Anda: harga pabrik yang kompetitif, dukungan teknis profesional, dan jaminan pasokan yang stabil.Produk kami diekspor ke banyak negara dan wilayah di seluruh dunia, dan banyak digunakan dalam mesin pertanian, mesin konstruksi, mesin laut, mesin kehutanan, dan bidang lainnya, menikmati tingkat kepercayaan pelanggan yang tinggi.

Kami menyambut distributor global, produsen OEM, dan penyedia layanan untuk mengunjungi pabrik kami di Cina untuk mendiskusikan kerja sama.atau pembelian massal, kami akan melayani Anda dengan sikap profesional dan produk berkualitas tinggi.

Hubungi kami sekarang untuk mendapatkan katalog produk dan penawaran kami!

Untuk spesifikasi produk terbaru dan penawaran, silakan hubungi staf penjualan kami secara langsung untuk mendapatkan manual produk resmi dan syarat bisnis.
