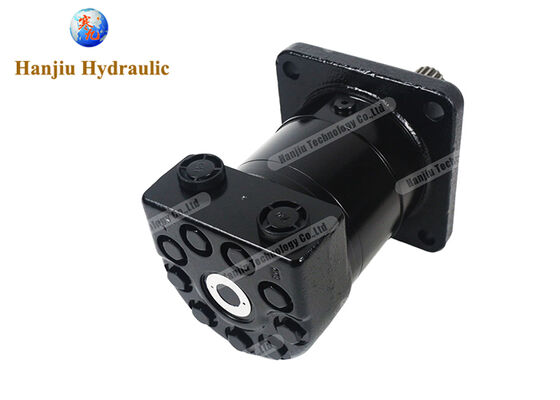

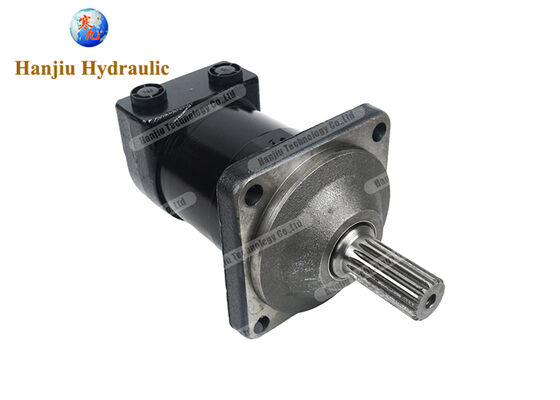

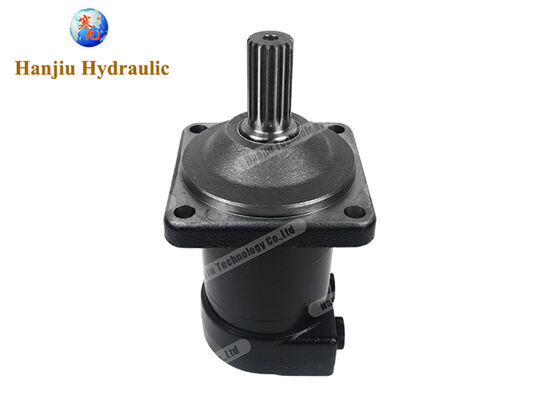

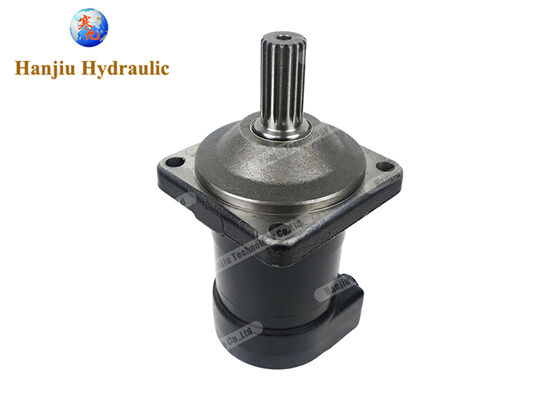

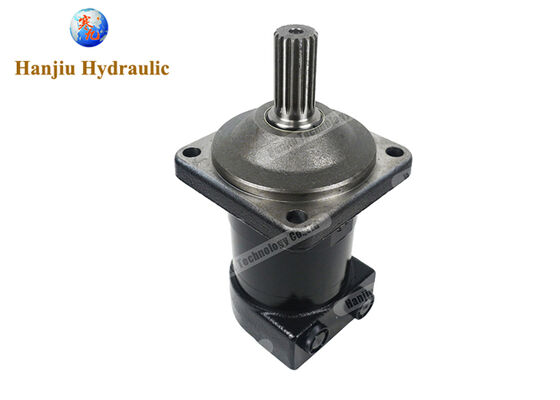

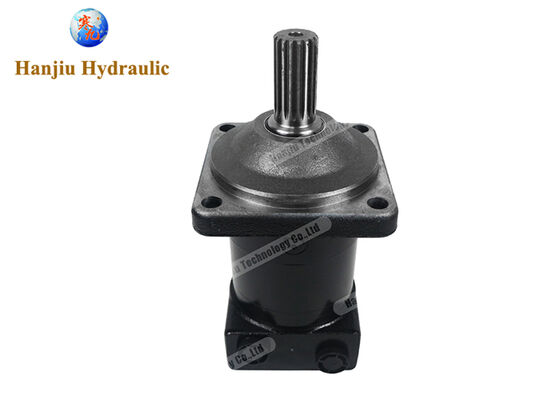

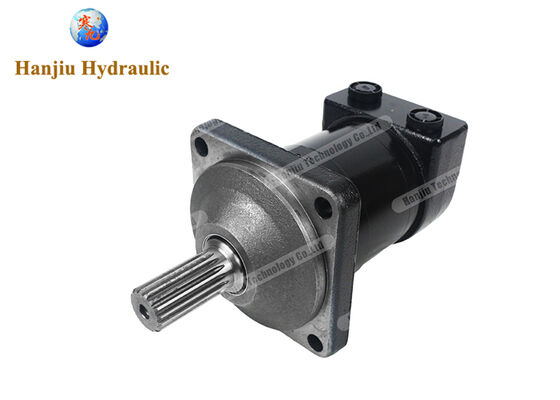

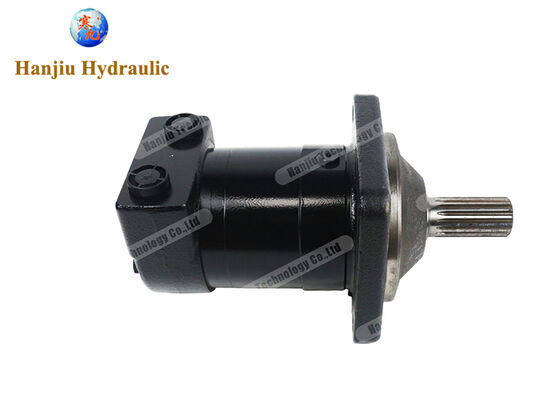

Orbital Motor TMT 500 - 500 cm3 Splined Shaft
Motor hidraulik berkinerja tinggi yang dirancang untuk digunakan dalam sistem hidraulik loop terbuka dan loop tertutup.
Gambaran Singkat
- Model: BMT500 / 151Z3024 (TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNN-NN-NN-NN-SP-NNN)
- Poros: poros Z17 berputar, diameter luar 38,1 mm
- Flange: Flange persegi empat lubang, diameter tengah 160 mm
- Perpindahan: 494,8 cm3/revolution
- Antarmuka: G3/4 bergaris (3/4 "BSPP) dan G1/4 pembuangan (1/4" BSPP)
Spesifikasi Kinerja
| Jenis |
BMT 160 |
BMT 200 |
BMT 230 |
BMT 250 |
BMT 315 |
BMT 400 |
BMT 500 |
BMT 630 |
BMT 800 |
| Pergeseran (cm3/rev) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
| Max. Kecepatan - Kontinyu (rpm) |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| Max. Kecepatan - intermiten (rpm) |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| Maks. Torsi - Kontinyu (N.m) |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| Torsi maksimum - intermiten (N.m) |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| Torsi maksimum - puncak (N.m) |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| Max. Output - Kontinyu (KW) |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| Maks. output - intermiten (KW) |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| Max. Penurunan tekanan - Kontinyu (MPa) |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| Max. Penurunan tekanan - intermiten (MPa) |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| Max. Penurunan Tekanan - Puncak (MPa) |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| Max. Aliran - Nominal (L/menit) |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Max. Aliran - Kontinyu (L/menit) |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| Max. Aliran - Intermiten (L/menit) |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| Maks. Tekanan Inlet - Kontinyu (MPa) |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| Maks. Tekanan masuk - intermiten (MPa) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Maks. Tekanan masuk - puncak (MPa) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Berat (kg) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
Rincian teknis
| Kode Model |
TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNN-NN-NN-NN-SP-NNN |
| Seri Motor |
Seri TMT |
| Sistem katup |
Katup cakram dengan drive katup |
| Jenis set roda gigi orbital |
Geroler |
| Ukuran Motor |
500 |
| Pergeseran Geometri |
4940,8 cm3/r [30,19 in3/r] |
| Tipe Flang Mounting |
4 Bolt - Kuadrat |
| Dimensi Flange Pengikat |
160.0 x 9.0$200.0, 18,0 mm [6,30 x 0.35, 7.87, 0,71 inci] |
| Jenis poros |
Berlapis |
| Dimensi poros |
Diagram. 1 1/2 inci, 17T, M12 x 1.75-6H benang di ujung poros |
| Kunci poros |
N/a |
| Jenis benang port utama |
BSP |
| Gaya Pelabuhan Utama |
Sideport - terhambat |
| Dimensi Pelabuhan Utama |
G 3/4 |
| Dimensi Pelabuhan Pengosongan |
G 1/4 |
| Dimensi pelabuhan pelepasan rem |
N/a |
| Dicat |
Tidak. |
| Informasi tentang cat |
N/a |
| Fitur Khusus Hardware |
Standar |
| Fitur Khusus |
Standar |
Model seri TMT yang tersedia
TMT 250:151Z3010, 151Z3016, 151Z3060, 151Z3020, 151Z3026, 151Z3070, 151Z3030, 151Z3036, 151Z3080
TMT 315:Pengolahan dan pemurnian bahan baku
TMT 400:151Z3012, 151Z3018, 151Z3062, 151Z3022, 151Z3028, 151Z3072, 151Z3032, 151Z3038, 151Z3082
TMT 470:Pengolahan dan pemurnian bahan baku
TMT 500:Pengolahan air limbah dari bahan baku yang digunakan untuk pembuatan pipa
TMT 630:Pengolahan air limbah dari bahan baku yang digunakan untuk pembuatan pipa
Model Seri BMT Tambahan
BMT 160, BMT 200, BMT 250, BMT 315, BMT 400, BMT 500, BMT 630, BMT 800
BMTE 230, BMTE 250, BMTE 315, BMTE 400, BMTE 500, BMTE 630, BMTE 800
BMTJ 230, BMTJ 250, BMTJ 315, BMTJ 400, BMTJ 500, BMTJ 630, BMTJ 800
