Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Jenis: | motor torsi tinggi kecepatan rendah | Bahan: | besi cor |
|---|---|---|---|
| Penghapusan: | 315ml/r | Flang: | 2 Bolt SAE B Flange |
| Ukuran Pelabuhan: | banyak port | Saluran pembuangan: | 7/16-20UNF |
| Kecepatan: | 246 - 365 rpm | Torsi: | 765 - 885 nm |
| Menyoroti: | 1041214006 Motor hidraulik,104-1214 Motor hidraulik,Eaton Char-Lynn 2000 Motor Hidraulik |
||

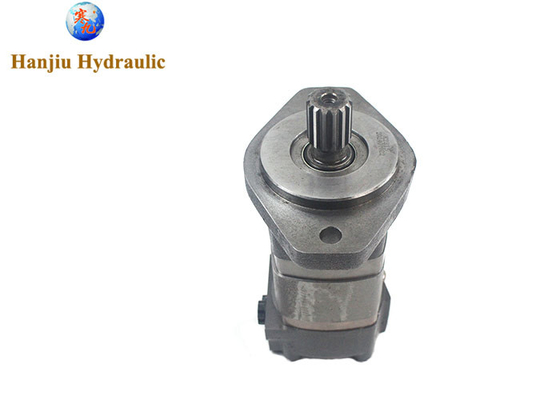

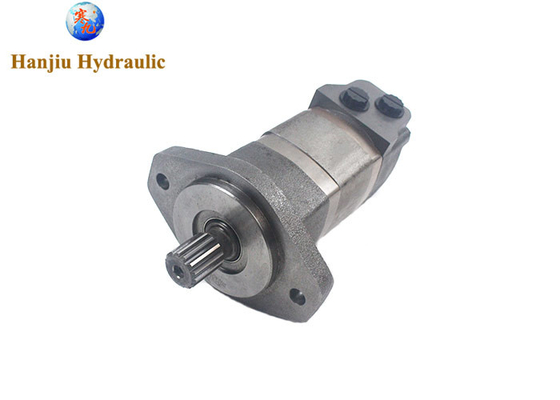

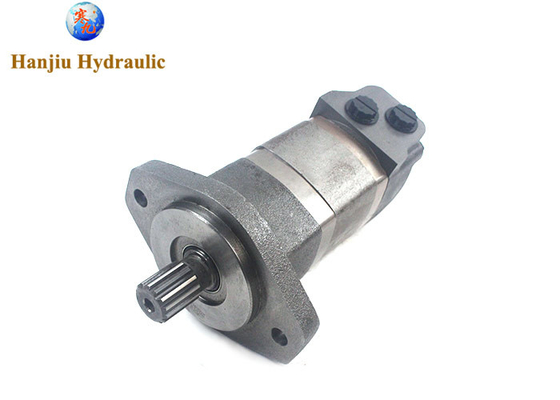

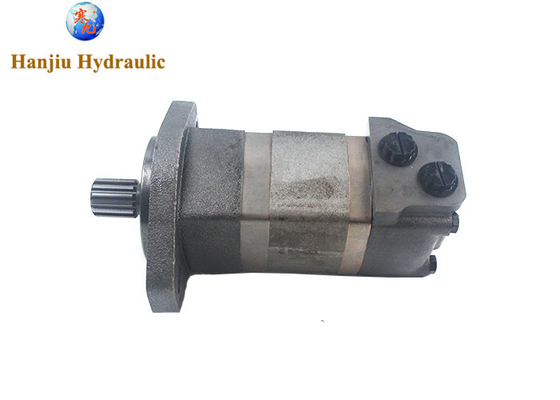

104-1214-006 1041214006 104-1214 Motor hidrolik Kompatibel dengan Eaton Char-Lynn Seri 2000
Tinjauan singkat:
Nomor model:BMK2-315= 104-1214-006
| pergeseran | 315 ml/hari |
| kecepatan | 246-365 rpm |
| torsi | 765-885 nm |
| pemasangan |
2 Bolt SAE B Flange
|
| batang | 14 gigi spline poros |
Spesifikasi utama:
| Spesifikasi utama: | |||||||||||
| Jenis | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| Pergeseran geometris (cm3 / rev.) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| Kecepatan maksimum (rpm) | Kont. | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| Torsi maksimum (N·m) | Kont. | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| Max. penurunan tekanan (MPa) | Kont. | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| puncak | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| Max. aliran (L/min) | Kont. | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Berat (kg) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * Tekanan terus menerus: Nilai maksimum dari motor yang beroperasi terus menerus. | |||||||||||
| * Tekanan intermiten: Maks. nilai motor operasi dalam 6 detik per menit. | |||||||||||
| * Tekanan puncak: Maks. nilai motor operasi dalam 0,6 detik per menit. | |||||||||||
Lebih banyak motor BMK2, BMK2- Orbital Motor (Displacement 65 500 CC) tersedia:
1. Jenis
Jenis motor hidraulik kecepatan rendah torsi tinggi relatif kaya, dapat dibagi menjadi: motor hidraulik piston radial, motor hidraulik penghubung poros engkol,pendulum silinder hidraulik motor dan sikloid hidraulik motor dan sebagainya beberapa jenis.
2Fitur dan Keuntungan
(1) Fungsi kecepatan rendah: tidak perlu meningkatkan perangkat decelerasi, dan dapat mewujudkan regulasi kecepatan tanpa langkah.
(2) Torsi tinggi: menyediakan torsi penuh, memulai tanpa waktu dan batasan frekuensi, terutama cocok untuk kondisi memulai kembali beban penuh.
(3) Ketahanan terhadap beban kejut: Operasi yang dapat diandalkan, berkelanjutan jangka panjang dan umur layanan yang panjang dalam lingkungan dan kondisi kerja yang keras.
(4) Mudah dipasang dan pada dasarnya bebas pemeliharaan: langsung pada poros penggerak, keandalan tinggi, penghematan ruang
(5) Kontrol yang sangat baik: penentuan posisi yang tepat, rotasi lambat tetapi respon lancar dan cepat terhadap akselerasi dan pengereman.
(6) Fungsi sempurna: ketika menggunakan dua atau lebih motor hidrolik, ia memberikan fungsi distribusi beban yang sempurna atau fungsi sinkronisasi.
3. Keamanan untuk pemasangan
(1) Pemasangan motor yang masuk akal dan efektif adalah prasyarat untuk memperpanjang umur kerja motor.sekrup di atas setiap bagian mekanis memiliki persyaratan torsi tertentu. Ini memastikan kekuatan pengetatan sekrup. Tergantung pada spesifikasi sekrup dan bahan yang digunakan untuk pemasangan, ukuran torsi juga berbeda.Anda perlu menggunakan kunci torsi, sehingga memastikan bahwa kedapatan masing-masing sekrup sama, torsi yang terlalu tinggi akan membuat sekrup menghasilkan kelelahan logam, mengurangi umur kerja sekrup,torsi yang terlalu rendah akan membuat sekrup mudah longgar, dan akhirnya kecelakaan akan terjadi.
(2) Pada saat pemasangan, perlu untuk membersihkan permukaan sendi motor dan lengan torsi dan menerapkan pelumas sebelum pemasangan.memasang instruksi untuk pemasangan yang wajar.
