| Artikel: | Katup hidrolik | Bahan: | besi cor |
|---|---|---|---|
| Terapkan ke: | Lift garpu boom teleskopik | kumparan: | 5 gulungan |
| Tekanan operasi maks: | 315 batang | Jenis Kontrol: | tipe kontrol manual |
| Menyoroti: | klep kontrol manual hidraulik arah,Penggalian hidraulik arah katup kontrol manual,katup kontrol manual arah hidrolik |
||

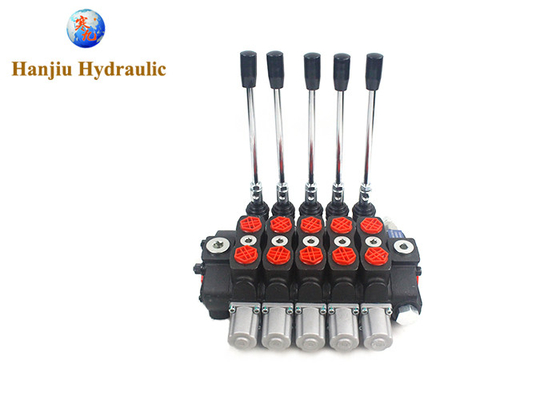

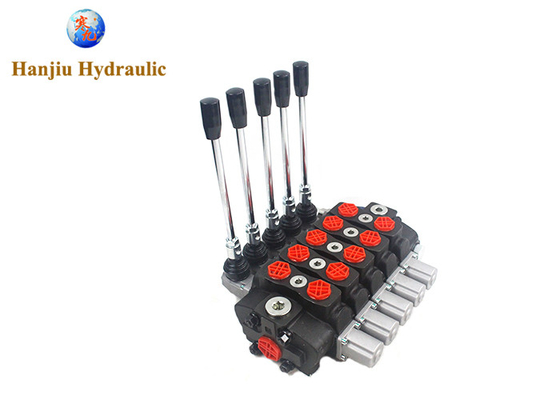

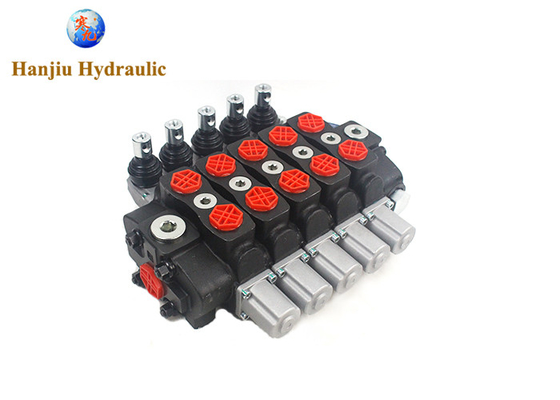

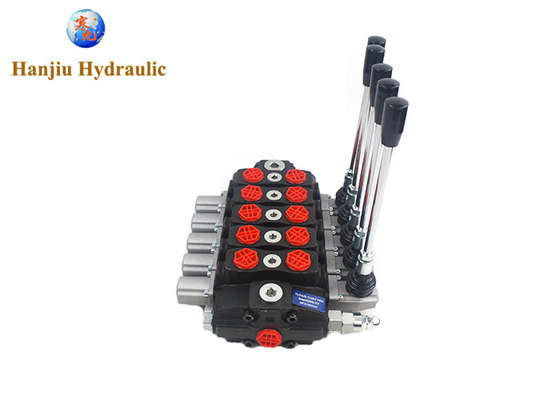

Back-pembuang Excavators suku cadang hidrolik hidraulik arah katup kontrol manual SD8-5
katup kontrol arah seri HSSD, kisaran aliran 30-400L/min,
dapat memenuhi persyaratan aliran yang berbeda; Desainnya yang kompak, berat dan sederhana, dapat digunakan dalam berbagai skenario kerja untuk sistem hidraulik pusat terbuka atau tertutup; kinerja yang stabil,berbagai metode kontrol untuk dipilih
Jenis kontrol:manual, kabel, pneumatik,
elektro-hidraulik, solenoid, dll.
Jenis sirkuit:paralel
Aplikasi:
Crane, Telescopic boom fork lifts, Back-hoe Excavators dan Compactors.
| aliran | 80 liter/21 US GPM |
| jumlah gulungan | 5 gulungan |
| katup bagian masuk | Inlet sisi, dengan katup bantuan |
| Tekanan pengaturan katup bantuan | 315bar |
| Ukuran port masuk | G3/8, G1/2, G3/4 |
| jenis spool | 3 positon, bertindak ganda |
| Pengaturan sisi pegangan | tipe standar |
| susunan sisi penutup spool | 3posisi, spring return, kontrol manual, kontrol detent, |
| pengaturan bagian kerja | tipe standar |
| Ukuran port kerja | G3/8, G1/2, G4/3, G1 |
| tipe bagian outlet | Outlet atas, sisi |
| ukuran outlet port | G3/8, G1/2, G4/3, G1 |
Akatup hidraulikadalah elemen yang digunakan untuk mengontrol tekanan, aliran, dan arah cairan dalam sistem hidrolik.
Pertama, Klasifikasi
1. Menurut fungsinya, dapat dibagi menjadi katup kontrol tekanan, katup kontrol aliran dan katup kontrol arah. katup kontrol tekanan digunakan untuk mengontrol tekanan dalam sistem,seperti katup bantuan, katup pengurangan tekanan, dll. Katup kontrol aliran digunakan untuk mengatur aliran dalam sistem, seperti katup gas, katup kontrol kecepatan, dll.Katup kontrol arah digunakan untuk mengubah arah aliran cairan, seperti katup penghentian, katup pembalikan, dll.
2. Menurut bentuk struktur, dapat dibagi menjadi katup spool, pop katup, katup bola, dll
Kedua, prinsip kerja
Klep hidraulikMengontrol arah aliran, tekanan, dan aliran minyak hidrolik dengan mengubah posisi relatif antara spool dan kursi.Ketika inti katup dipengaruhi oleh sinyal kontrol eksternal (seperti elektromagnet, kekuatan mekanik, dll), pergeseran yang sesuai akan dihasilkan, yang akan mengubah area pembukaan dan aliran port katup untuk mencapai kontrol sistem hidrolik.
Ketiga, bidang penerapan
Hal ini banyak digunakan dalam mesin konstruksi, peralatan metalurgi, mesin pertambangan, mesin cetakan suntikan, kapal, aerospace dan bidang lainnya.katup hidraulik digunakan untuk mengontrol mengangkatDalam mesin cetakan injeksi, katup hidrolik digunakan untuk mengendalikan proses pengeksan cetakan, injeksi, pengemasan tekanan,dan demolding mesin cetakan injeksi.
Keempat, fitur
1Keakuratan kontrol yang tinggi: Ini dapat secara akurat mengontrol tekanan, aliran dan arah sistem hidrolik.
2. Tanggapan cepat: Ini dapat dengan cepat merespons sinyal kontrol dan menyadari kontrol real-time dari sistem hidrolik.
3Keandalan tinggi: Memiliki kinerja penyegelan yang baik dan kemampuan anti polusi, dan dapat beroperasi stabil untuk waktu yang lama di lingkungan kerja yang keras.
4Struktur kompak: ukuran kecil, berat ringan, mudah dipasang dan dirawat.
5. Metode pemecahan masalah untukkatup hidraulik
Pengendalian masalah katup kontrol tekanan
1Kegagalan katup bantuan.
Tekanan tidak dapat diatur: periksa apakah pegas rusak atau cacat, apakah inti katup terjebak, dan apakah lubang peredam tersumbat.mengganti pegasJika inti katup terjebak, inti katup dan tubuh katup perlu dibersihkan; Jika lubang peredam tersumbat, bersihkan lubang peredam.
Fluktuasi tekanan yang besar: Mungkin gulungan tidak cocok dengan kursi atau ada kotoran dalam minyak.sistem hidrolik dapat dibersihkan dan cairan dapat diganti.
Kebocoran yang parah: Periksa apakah segel rusak, dan ganti segel jika rusak.
2. Gagalnya katup pengurangan tekanan
Tekanan outlet yang tidak stabil: Periksa apakah spool terjebak dan apakah pegas gagal.
Kebocoran: Periksa segel dan ganti segel yang rusak.
