Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Artikel: | Katup hidrolik | Bahan: | besi cor |
|---|---|---|---|
| Terapkan ke: | Lift garpu boom teleskopik | kumparan: | 4 gulungan |
| Tekanan operasi maks: | 315 batang | Jenis Kontrol: | tipe kontrol manual |
| Menyoroti: | Forklift tekanan tinggi katup kontrol arah,Katup kontrol arah tekanan tinggi,Katup Kontrol Arah Tekanan Tinggi |
||

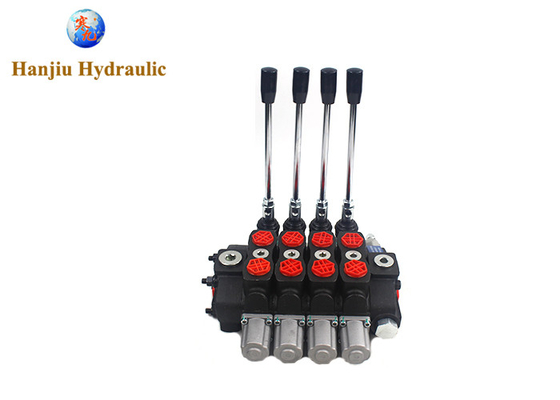

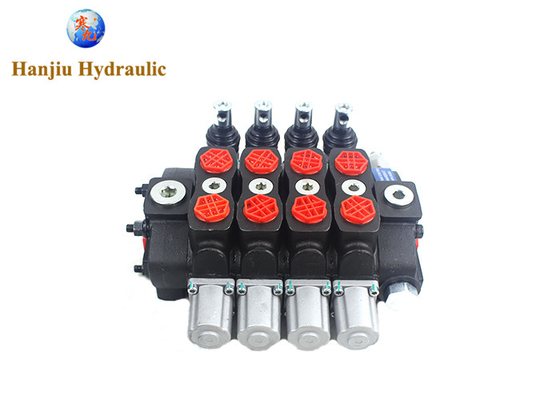

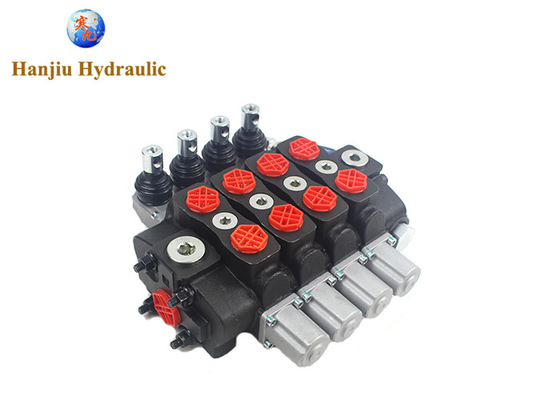

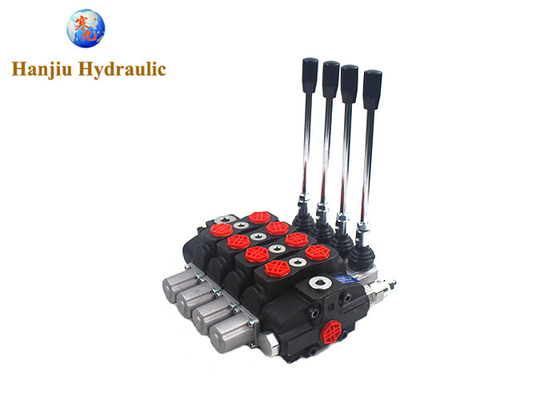

klep kontrol arah tekanan tinggi Walvoil SD8-4 untuk lift garpu boom teleskopik
katup kontrol arah seri HSSD, kisaran aliran 30-400L/min,
dapat memenuhi persyaratan aliran yang berbeda; Desainnya yang kompak, berat dan sederhana, dapat digunakan dalam berbagai skenario kerja untuk sistem hidraulik pusat terbuka atau tertutup; kinerja yang stabil,berbagai metode kontrol untuk dipilih
Jenis kontrol:manual, kabel, pneumatik,
elektro-hidraulik, solenoid, dll.
Jenis sirkuit:paralel
Aplikasi:
Crane, Telescopic boom fork lifts, Back-hoe Excavators dan Compactors.
| aliran | 80 liter |
| jumlah gulungan | 4 gulungan |
| katup bagian masuk | Inlet sisi, dengan katup bantuan |
| Tekanan pengaturan katup bantuan | 315bar |
| Ukuran port masuk | G3/8, G1/2, G3/4 |
| jenis spool | 3 positon, bertindak ganda |
| Pengaturan sisi pegangan | tipe standar |
| susunan sisi penutup spool | 3posisi, spring return, kontrol manual, kontrol detent, |
| pengaturan bagian kerja | tipe standar |
| Ukuran port kerja | G3/8, G1/2, G4/3, G1 |
| tipe bagian outlet | Outlet atas, sisi |
| ukuran outlet port | G3/8, G1/2, G4/3, G1 |
Forklift Hydraulic Control Valve - Fungsi dari katup kontrol arah adalah untuk dapat mengarahkan cairan ke aktuator yang diinginkan.katup kontrol ini termasuk spool yang terletak di rumah yang terbuat dari besi cor atau baja. Spool meluncur ke posisi yang berbeda di dalam perumahan. alur dan saluran yang bersilang mengarahkan cairan berdasarkan posisi spool.
Dalam posisi khusus ini, cairan suplai dapat diblokir dan dikembalikan ke tangki.cairan hidrolik diarahkan ke aktuator dan menyediakan jalur kembali dari aktuator ke tangkiKetika spool dipindahkan ke arah yang berlawanan, jalur pasokan dan kembali beralih. Setelah spool diizinkan kembali ke pusat atau lokasi netral,Jalur cairan aktuator menjadi tersumbat, mengunci ke posisi.
Kontrol arah biasanya dibuat untuk ditumpuk. Mereka umumnya memiliki katup untuk setiap silinder hidrolik dan input cairan yang memasok semua katup di tumpukan.
Toleransi dipertahankan sangat ketat, untuk dapat mengatasi tekanan yang lebih tinggi dan untuk dapat mencegah kebocoran.Genggam akan sering memiliki celah di dalam rumah tidak kurang dari 25 mm atau seribu inciUntuk dapat mencegah penyumbatan bagian katup yang sangat sensitif dan mendistorsi katup, blok katup akan dipasang pada bingkai mesin dengan pola 3 titik.
Posisi spool dapat dikendalikan oleh tekanan pilot hidrolik, tuas mekanik, atau solenoid yang mendorong spool ke kanan atau kiri.Sebuah segel memungkinkan bagian dari gulungan untuk menonjol di luar perumahan di mana mudah untuk mendapatkan ke aktuator.
Blok katup utama mengontrol tumpukan katup kontrol arah dengan kinerja aliran dan kapasitas.seperti aliran rasio proporsional untuk posisi katup, sedangkan katup lainnya dirancang untuk dihidupkan. katup kontrol adalah salah satu komponen yang paling mahal dan sensitif dari sirkuit hidrolik.
