Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | motor orbital hidrolik | Penghapusan: | 80cc, 100cc, 125cc, 160cc |
|---|---|---|---|
| Aplikasi: | Truk Sampah | Bahan: | besi cor |
| Tipe Katup: | P80 | Max.flow: | lanjutan 60/int.75 L/mnt |
| Menyoroti: | Katup monoblok P80,BMR Monoblock Valve,Truk sampah sistem hidrolik monoblok katup |
||

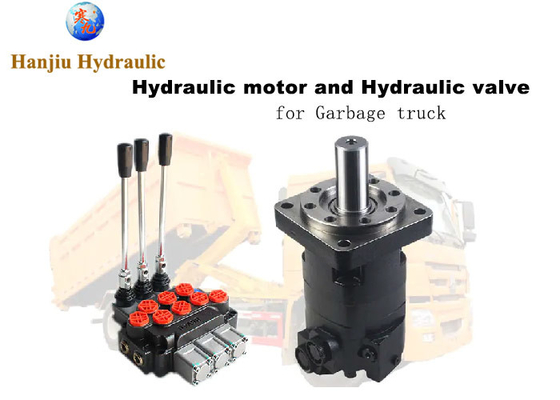

Hanjiu teknologi pasokan motor orbit hidrolik dan katup hidrolik untuk truk sampah
tipe motor penggerak adalah motor seri BMR, motor seri BMSY
juga katup monoblok hidrolik, dengan kontrol pegas dan kontrol detent
Tekanan adalah 20-25Mpa
Jenis mesin

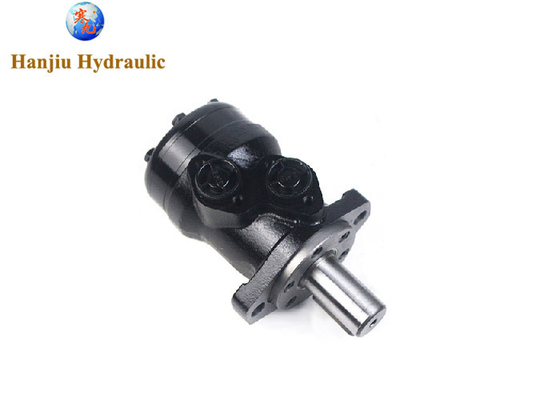

BMR160:
Perpindahan: 160cc
Flange: 2 baut flange
poros: poros 25mm
Pelabuhan: G1/2

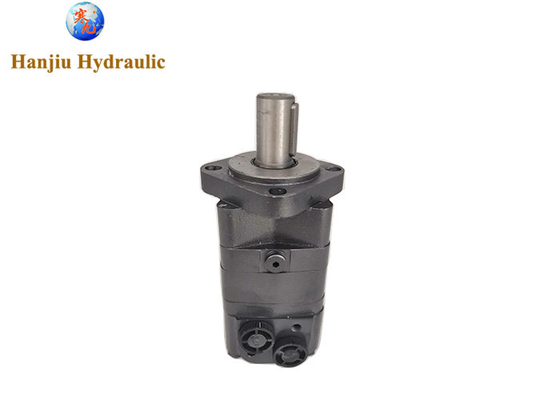

BMSY200:
perpindahan: 200 cc
Flange: 4 baut flange standar
poros: poros kunci 32mm
Pelabuhan:G1/2

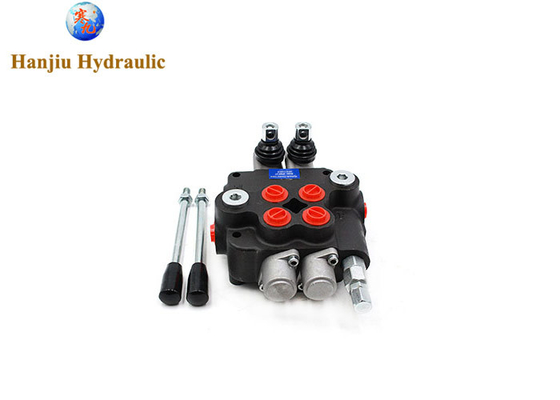

Katup hidraulik
tipe:2P80
aliran:80liter
tekanan:200bar
Jenis kontrol:kontrol penghentian
Spesifikasi utama:
Data teknis untuk BMR dengan poros 25 dan 1 in dan 1 in splined dan 28,56 tapered:
| Jenis | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| Pergeseran geometris (cm3/rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| Kecepatan maksimum (rpm) | Kont. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| Torsi maksimum (N·m) | Kont. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| puncak | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| Maks. output (kW) | Kont. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| Max. penurunan tekanan (MPa) | Kont. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| puncak | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| Max. aliran (L/min) | Kont. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Berat (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
Komponen hidraulik di Truk Sampah Hook-Arm
Sistem hidrolik sangat penting untuk pengoperasian truk sampah dengan lengan kait yang efisien. Sistem ini memberikan kekuatan untuk mengangkat, memiringkan, dan memuat kontainer sampah ke truk.
Komponen Hidraulik Utama
Pompa hidraulik Mengubah energi mekanik menjadi tenaga hidraulik. Biasanya, pompa piston perpindahan tinggi digunakan untuk menangani beban berat yang terlibat dalam mengangkat dan memiring.
Silinder Hidrolik Ini menghasilkan kekuatan untuk mengangkat, memiringkan, dan mengunci lengan kait.
Hook Arm Cylinder mengangkat dan menurunkan lengan hook.
Tilt Cylinder Miringkan sasis truk untuk diunggah.
Kunci Silinder Mengamankan wadah sampah ke lengan kail.
Katup hidraulik Mengontrol aliran dan arah minyak hidraulik Katup kontrol arah digunakan untuk mengoperasikan berbagai fungsi truk.
Akumulator hidraulik Menyimpan energi hidraulik untuk meredam lonjakan tekanan dan menyediakan daya darurat.
Minyak hidraulik media cairan yang mengirimkan daya ke seluruh sistem.
Filter hidraulik Menghilangkan kontaminan dari minyak hidraulik untuk melindungi komponen.
Selang dan Perlengkapan Hidraulik Hubungkan berbagai komponen sistem hidraulik.
Cara Kerja Sistem
Angkat lengan Hook Silinder lengan hook memanjang, mengangkat lengan hook untuk melibatkan wadah.
Miringkan Truk Silinder miring memiringkan sasis truk untuk memudahkan pemuatan dan pengungkapan.
Mengunci Kontainer Silinder penguncian mengamankan kontainer ke lengan kait selama transportasi.
Mengunggah Kontainer Silinder lengan kait menurunkan lengan kait, melepaskan kontainer.
Tantangan dalam Hydraulics Truk Sampah Hook-Arm
Kondisi operasi yang keras Terpapar kotoran, puing-puing, dan kondisi cuaca yang bervariasi.
Beban berat Komponen harus kokoh untuk menangani berat kontainer sampah.
Operasi yang sering Sistem hidrolik mengalami siklus yang sering, yang membutuhkan daya tahan.
Perbaikan Pemeriksaan dan perubahan cairan secara teratur sangat penting untuk mencegah kerusakan.
komponen hidrolik di truk sampah hookarm
Apakah Anda ingin fokus pada komponen atau aspek tertentu dari hook-lengan truk sampah hidrolik
Saya bisa memberikan informasi lebih rinci atau tips pemecahan masalah.
